Présentation
Le module BMXERT1604T/H utilise un bornier 28 broches (BMXFTB2820 ou BMXFTB2800). Cette section décrit le brochage du bornier et des exemples de câblage.
Capteurs de terrain
L'entrée TOR 16 voies prend en charge les signaux de capteur des équipements de commutation mécanique (dans des conditions ambiantes normales) comme les contacts de relais, les interrupteurs de position, les boutons-poussoirs et les interrupteurs de proximité à 2 et 3 fils.
L'interface de capteur du module BMXERT1604T/H est conçue en fonction des règles suivantes :
Rang
Type d'entrée
24 VCC
Type CEI 2
48 VCC
Type CEI 3
60 VCC
110 VCC
UOFF(max) = 22 V; UON(min) = 79 V; UON(max) = 138 V
IOFF(max) = ION(min) = ION(max) ≈ 1,2 mA
125 VCC
UOFF(max) = 25 V; UON(min) = 91 V; UON(max) = 156 V
IOFF(max) = ION(min) = ION(max) ≈ 1,25 mA
Sources de codes horaires
IRIG-B 004/5/6/7 : le module reçoit des codes horaires externes au format IRIG-B 004/5/6/7 via le bornier.
Pour une description détaillée du format IRIG-B 004/5/6/7, consultez la Norme IRIG 200-04.
Le signal physique de la sortie du récepteur d'heure doit être de type différentiel 5 VCC.
Les spécifications de l'émetteur externe sont les suivantes :
  • 1 source externe est autorisée pour piloter jusqu'à 32 modules BMXERT1604T/H.
  • Le niveau minimum requis est de 200 mV pour activer le module BMXERT1604T/H.
  • Les informations d'heure d'été doivent être conformes à la norme IEEE 1344 ou IEEE C37.118 pour maintenir l'exactitude de l'heure pendant le passage entre l'heure d'été et l'heure standard.
DCF77 : le module reçoit des codes horaires externes au format DCF77 via le bornier.
Pour une description détaillée du format DCF77, consultez la norme DCF77.
Le niveau de sortie requis par la source DCF77 externe est de 24 VCC et suit les règles suivantes :
  • Le niveau de transition entre la marque et l'espace est d'environ 13 VCC.
  • La consommation électrique est d'environ 3,6 mA (à 24 VCC) pour le port d'entrée DCF77 de chaque module.
  • 1 source externe est autorisée pour câbler plusieurs modules (la limite supérieure variant selon la courant de la source).
Brochage
Le tableau suivant décrit le brochage du bornier 28 broches :
Définition
Numéro de broche
Définition
DCF_IN
2
1
IRIG+
DCF_COM
4
3
IRIG-
NC
6
5
NC
I1
8
7
I0
I3
10
9
I2
I5
12
11
I4
I7
14
13
I6
I9
16
15
I8
I11
18
17
I10
I13
20
19
I12
I15
22
21
I14
NC
24
23
NC
UB+
26
25
0 VCC
UB+
28
27
0 VCC
AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'APPLICATION
Un câblage incorrect peut provoquer la mort, des blessures graves ou des dommages matériels.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

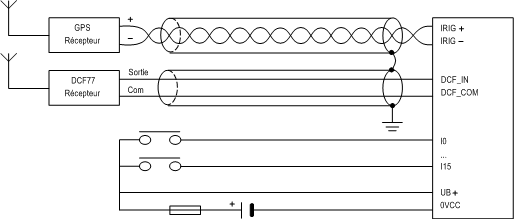

Schéma de câblage
La figure ci-dessous montre le schéma de câblage du module BMXERT1604T/H.
NOTE : L'alimentation de terrain connectée aux broches UB+ et 0 VDC est une alimentation auxiliaire (différente de l'alimentation principale).
ATTENTION
PERTE DE FONCTION D'ENTREE
L'alimentation des capteurs pour les entrées I0 à I15 doit être raccordée aux broches UB+ et 0VDC, même si la fonction de surveillance de l'alimentation n'est pas requise.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Fusibles
Interne
Aucun
Externe
Fusible à fusion rapide de 0,5 A
ATTENTION
PERTE DE FONCTION D'ENTREE
Le type et l'ampérage du fusible installé doivent être adaptés.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
