Ecran utilisateur en mode connecté

Onglets Défaut

Les pages Défaut affichent l'état des erreurs détectées sur le module et chaque voie.

Onglet Défaut du module

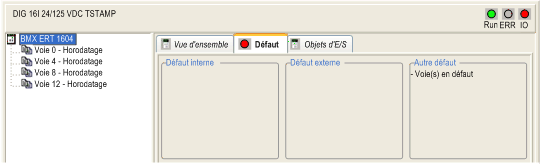

Cet onglet s'affiche lorsqu'une erreur est détectée sur le module. Un point rouge apparaît à côté du nom de l'onglet.

Paramètres de défaut de module :

Objet	Type	Symbole	Description
%Ir.m.MOD.ERR	BOOL	MOD_ERROR	Bit d'erreur détectée sur le module
%MWr.m.MOD.2	INT	MOD_FLT	Erreur interne détectée INT du module
x0	BIT	MOD_FAIL	Erreur interne détectée, défaut détecté sur le module
x1	BIT	CH_FLT	Voies inutilisables
x2	BIT	–	Inutilisé
x3	BIT	–	Autotests du module
x5	BIT	CONF_FLT	Erreur de configuration matérielle ou logicielle détectée
x6	BIT	NO_MOD	Module absent ou désactivé

Onglet Défaut de voie

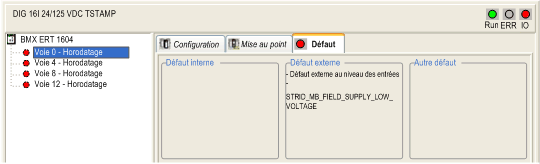

Cet onglet s'affiche lorsqu'une erreur est détectée sur la voie. Un point rouge apparaît à côté du nom de la voie.

Paramètres de défaut de voie :

Type	Symbole	Description
EXTERNAL	CH_ERROR	Erreur externe détectée sur les entrées
INTERNAL	INTERNAL_FLT	Voie inutilisable
INTERNAL	CONF_FLT	Erreur de configuration matérielle ou logicielle détectée
INTERNAL	COM_FLT	Module manquant ou hors tension (erreur de communication détectée avec l'automate)
EXTERNAL	EXT_PWS_FLT	Erreur détectée concernant la surveillance de l'alimentation

Onglet Mise au point du groupe 0

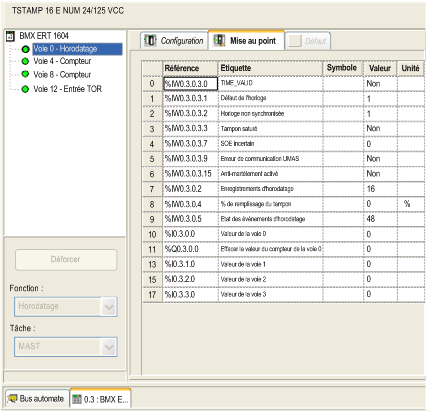

Onglet Mise au point :

Les paramètres du groupe 0 (voies 0 à 3) dans l'onglet Mise au point sont répertoriés dans le tableau ci-dessous. Les entrées du groupe 0 sont dédiées aux entrées d'horodatage, qui ne sont pas reconfigurables en voies de compteur ou d'entrée TOR standard.

Objet	Type	Etiquette	Détail
%IWr.m.0.3	INT	–	TS_DIAGNOSTIC_FLAGS
%IWr.m.0.3.0	BOOL	TIME_VALID	Heure correcte et synchronisée
%IWr.m.0.3.1	BOOL	Défaut de l'horloge	Identique à ClockFailure. Mention dans TimeQuality
%IWr.m.0.3.2	BOOL	Horloge non synchronisée	Identique à ClockNotSynchronized. Mention dans TimeQuality
%IWr.m.0.3.3	BOOL	Tampon saturé	Tampon saturé
%IWr.m.0.3.7	BOOL	SOE incertain	Variable à affecter à un ID d'événement de SOE incertain
%IWr.m.0.3.9	BOOL	Erreur de communication UMAS	<Paramètres de module> Erreur de communication UMAS
%IWr.m.0.3.15	BOOL	Anti-martèlement activé	<Paramètre de groupe> Si des fronts sont rejetés par le filtre anti-martèlement pour des voies de ce groupe.
%IWr.m.0.2	INT	Enregistrements d'horodatage	<Paramètres de module> Ce mot contient le nombre d'enregistrements d'horodatage disponibles dans le tampon local du module.
%IWr.m.0.4	INT	Pourcentage de remplissage du tampon	Pourcentage de remplissage du tampon [0 à 100]
%IWr.m.0.5	INT	Etat des événements d'horodatage	Etat principal du service des événements TS (réservé)
%Ir.m.0.0	EBOOL	Valeur de la voie 0	Valeur d'entrée de la voie 0
%Ir.m.1.0	EBOOL	Valeur de la voie 1	Valeur d'entrée de la voie 1
%Ir.m.2.0	EBOOL	Valeur de la voie 2	Valeur d'entrée de la voie 2
%Ir.m.3.0	EBOOL	Valeur de la voie 3	Valeur d'entrée de la voie 3
%Qr.m.0.0	EBOOL	Effacer la valeur du compteur de la voie 0	<Paramètres de module> Effecer la valeur du compteur

Onglet Mise au point de l'horodatage des groupes 1, 2 et 3

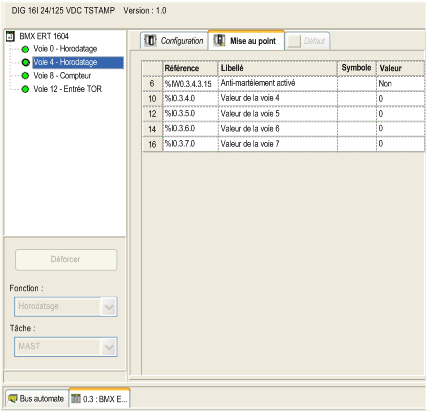

Pages de mise au point de l'horodatage des groupes 1, 2 et 3 :

Les paramètres d'horodatage des groupes 1, 2 et 3 dans la page Mise au point sont répertoriés dans le tableau ci-dessous :

Objet	Type	Etiquette	Description
%Ir.m.x.0	EBOOL	Valeur de la voie x	Valeur d'entrée de la voie x x = 4, 5, 6, 7 (groupe 1) ; 8, 9, 10, 11 (groupe 2) ; ou 12, 13, 14, 15 (groupe 3)
%IWr.m.x.3	INT	–	TS_DIAGNOSTIC_FLAGS x = 4, 8, 12
%IWr.m.x.3.15	BOOL	Anti-martèlement activé	<Paramètre de groupe> Si des fronts sont rejetés par le filtre anti-martèlement pour des voies de ce groupe.

NOTE : x = voie 4, 5, 6 ou 7 (groupe 1) ; voie 8, 9, 10 ou 11 (groupe 2) ; voie 12, 13, 14 ou 15 (groupe 3).

Onglet Mise au point de l'entrée TOR des groupes 1, 2 et 3

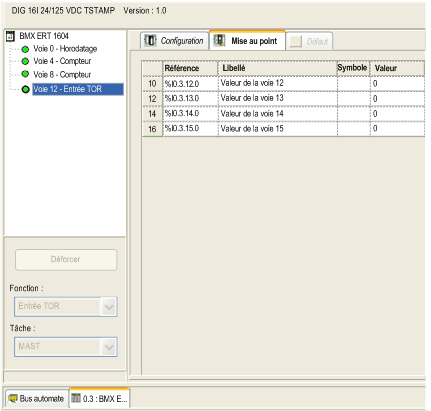

Pages de mise au point de l'entrée TOR des groupes 1, 2 et 3 :

Les paramètres de l'entrée TOR standard (sans horodatage) des groupes 1, 2 et 3 dans la page Mise au point sont répertoriés dans le tableau ci-dessous :

Objet	Type	Etiquette	Description
%Ir.m.x.0	EBOOL	Valeur de la voie x	Valeur d'entrée de la voie x

NOTE : x = voie 4, 5, 6 ou 7 (groupe 1) ; voie 8, 9, 10 ou 11 (groupe 2) ; voie 12, 13, 14 ou 15 (groupe 3).

Onglet Mise au point du compteur des groupes 1, 2 et 3

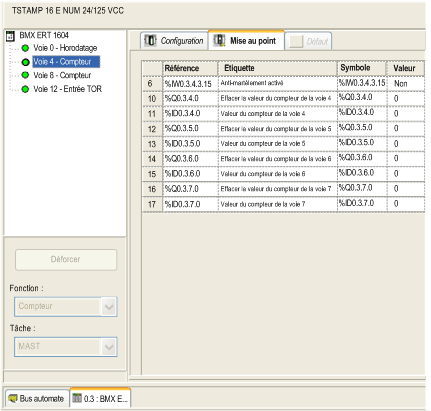

Pages de mise au point du compteur des groupes 1, 2 et 3 :

Les paramètres de compteur des groupes 1, 2 et 3 dans la page de mise au point sont répertoriés dans le tableau ci-dessous :

Objet	Type	Etiquette	Description
%IDr.m.x.0	DINT	Valeur du compteur de la voie x	Valeur du compteur de la voie x x = 4, 5, 6, 7 (groupe 1) ; 8, 9, 10, 11 (groupe 2) ; ou 12, 13, 14, 15 (groupe 3)
%Qr.m.x.0	EBOOL	Effacer la valeur du compteur de la voie x	Effacer la valeur du compteur de la voie x
%IWr.m.x.3	INT	–	TS_DIAGNOSTIC_FLAGS x = 4, 8, 12
%IWr.m.x.3.15	BOOL	Anti-martèlement activé	<Paramètre de groupe> Si des fronts sont rejetés par le filtre anti-martèlement pour des voies de ce groupe.

NOTE : x = voie 4, 5, 6 ou 7 (groupe 1) ; voie 8, 9, 10 ou 11 (groupe 2) ; voie 12, 13, 14 ou 15 (groupe 3).
