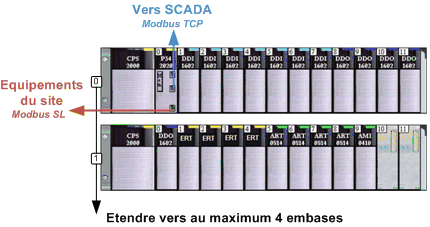

Architecture Modicon M340
Ses caractéristiques sont les suivantes :
-
Alimentation entrées numériques et sorties numériques 24 VCC
-
Module d'acquisition de signal RTD à 8 voies
-
Module d'horodatage avec résolution de 1 ms
-
Communication RS-485 Modbus avec les équipements de ligne série locaux
-
Communication Ethernet Modbus TCP entre l'unité de commande locale LCU et le système SCADA

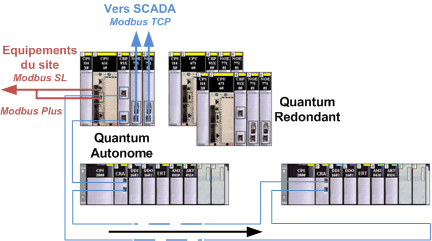

Architecture Quantum avec station Modicon X80
Ses caractéristiques sont les suivantes :
-
UC Quantum autonome ou module de communication Quantum à redondance d'UC
-
Basculement sans à-coups lorsqu'un système à redondance d'UC est exigé (performances identiques au système à redondance d'UC Quantum S908)
-
Alimentation entrées numériques et sorties numériques 24 VCC
-
Module d'acquisition de signal RTD à 8 voies
-
Module d'horodatage avec résolution de 1 ms
-
Communication RS-485 Modbus ou Modbus Plus avec les équipements de ligne série locaux
-
Double communication Ethernet Modbus TCP entre l'unité de commande locale LCU et le système SCADA

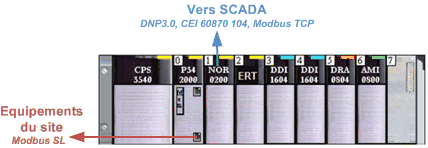

Modicon Mx80 avec module RTU
Ses caractéristiques sont les suivantes :
-
Alimentation entrées numériques et sorties numériques de 24 à 125 VCC (les modules du projet Apollo ont accepté des tensions comprises entre 88 et 150 VCC)
-
Module d'horodatage avec résolution de 1 ms
-
Certifications IEC 611131-2 zone C et IEC 61000-6-5
-
Communication RS-485 Modbus ou Modbus avec les équipements de ligne série locaux
-
Protocole RTU pris en charge avec DNP 3.0, IEC 60870-5-101, IEC 60870-5-104 et Modbus TCP
Synchronisation de l'heure externe

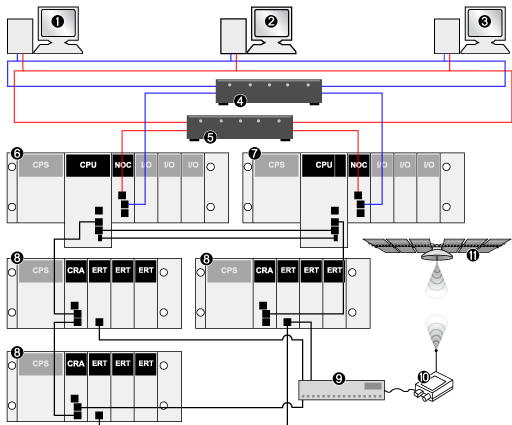

Dans cet exemple de configuration, l'heure synchronisée provient d'une source GPS externe :
1
Station ingénieur
2
Station opérateur
3
Station de maintenance
4
Routeur réseau bleu
5
Routeur réseau rouge
6
Configuration de rack principal
7
Configuration de rack secondaire
8
Station d'E/S distantes
9
Serveur d'heure tiers
10
Emetteur GPS
11
Satellite

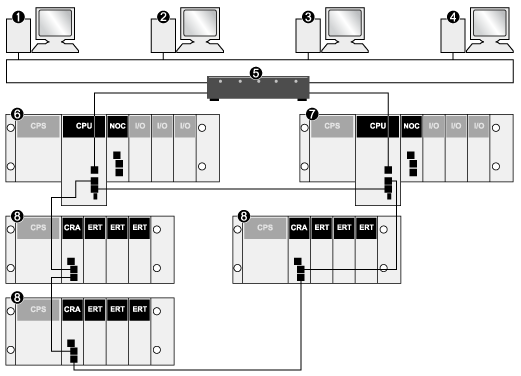

Dans cet exemple de configuration, l'heure synchronisée du système PAC M580 provient d'un serveur NTP :
1
Station ingénieur
2
Station d'exploitation
3
Station de maintenance
4
Serveur NTP
5
Routeur réseau
6
Configuration de rack principal
7
Configuration de rack secondaire
8
Station d'E/S distantes

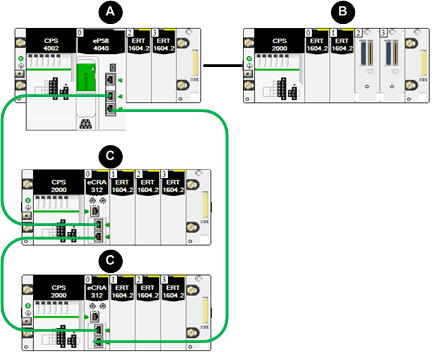

Configuration type avec module BMXERT1604.2
UC M580 autonome + rack local principal + rack d'extension local + rack distant
A
Rack local principal
B
Rack d'extension local
A
Rack distant
|
Ecart d'heure maximal
|
Valeur
|
|
deux modules sur le même rack (y compris sur un rack d'extension)
|
1 ms
|
|
deux modules entre le rack local et le rack distant (avec un module BMECRA31210)
|
12 ms
|
|
deux modules entre des racks distants (avec des modules BMECRA31210)
|
7 ms
|
NOTE : la distance physique du rack distant et le nombre de modules BMECRA31210 installés n'augmentent pas l'écart d'horodatage entre le rack local et le rack distant.
|
