Introduction

Présentation

Le module BMXERT1604T/H comprend 16 entrées TOR qui peuvent être configurées avec les trois fonctions principales suivantes : Compteur : fonction décomptant les impulsions des voies de l'entrée TOR. Entrée TOR : entrée TOR standard sans horodatage. Horodatage: entrée TOR avec horodatages enregistrés pour marquer les changements d'état de l'entrée.

Les entrées sont réparties en 4 groupes de 4 voies d'entrée. Les fonctions d'entrée peuvent être configurées par groupe d'entrées :

Groupe d'entrées	Voies d'entrée	Fonctions sélectionnables
0	0, 1, 2 et 3	Horodatage seulement
1	4, 5, 6 et 7	Compteur Entrée TOR Horodatage (par défaut)
2	8, 9, 10 et 11	Compteur Entrée TOR Horodatage (par défaut)
3	12, 13, 14 et 15	Compteur Entrée TOR Horodatage (par défaut)

Pour inhiber l'horodatage :

pour une voie du groupe 0, désactivez la voie
pour une voie d'un autre groupe, sélectionnez une fonction hors horodatage ou désactivez la voie

Sous-fonctions des fonctions principales

Le tableau suivant indique les sous-fonctions de chaque fonction principale :

Fonction principale	Sous-fonction
Entrée TOR	Rangs d'entrées à tensions multiples Filtre anti-rebond Activer Surveillance de l'alimentation
Horodatage	Rangs d'entrées à tensions multiples Filtre anti-rebond Filtre anti-martèlement Activer Détection de fronts Stockage des événements Synchronisation de l'heure Surveillance de l'alimentation
Compteur	Rangs d'entrées à tensions multiples Filtre anti-rebond Filtre anti-martèlement Activer Détection de fronts Fonctions de comptage Surveillance de l'alimentation

Vue logique

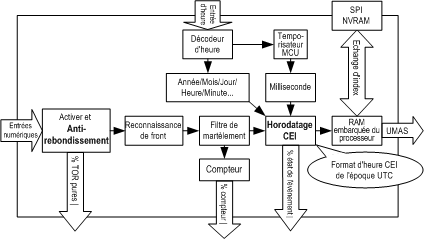

La figure ci-dessous montre la vue logique du module BMXERT1604T/H :
