Borniers 28 broches : BMX FTB 28•0

Présentation

Il existe deux types de bornier 28 broches :

Borniers à cages BMX FTB 2800
Borniers à ressorts BMX FTB 2820

Embouts et cosses

Chaque bornier peut recevoir :

des fils nus :
- conducteur solide
- câble toronné
des fils avec ferrules :
- Embouts de câble simples DZ5CE•••• :
- Embouts de câble doubles AZ5DE•••• :

NOTE : Si vous utilisez un câble toronné, Schneider Electric recommande vivement d'utiliser des ferrules installées à l'aide d'un outil de sertissage approprié.

Description des borniers 28 broches

Le tableau suivant indique le type de fil adapté à chaque bornier ainsi que la plage de calibre correspondante, les contraintes de câblage et le couple de serrage :

	Borniers à cage BMX FTB 2800	Borniers à ressorts BMX FTB 2820
Représentation
1 conducteur solide	AWG : 22...18 mm2 : 0,34...1	AWG : 22...18 mm2 : 0,34...1
2 conducteurs solides	Possible uniquement avec ferrule double : AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75	Possible uniquement avec ferrule double : AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75
1 câble toronné	AWG : 22...18 mm2 : 0,34...1	AWG : 22...18 mm2 : 0,34...1
2 câbles toronnés	Possible uniquement avec ferrule double : AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75	Possible uniquement avec ferrule double : AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75
1 câble toronné avec ferrule	AWG : 22...18 mm2 : 0,34...1	AWG : 22...18 mm2 : 0,34...1
2 câbles toronnés avec ferrule double	AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75	AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75
Taille minimale des fils des câbles toronnés en l'absence de ferrule	AWG : 30 mm2 : 0,0507	AWG : 30 mm2 : 0,0507
Contraintes de câblage	Les borniers à cage sont munis d'une empreinte acceptant : les tournevis plats de 3 mm de diamètre. Les borniers à cage ont des vis captives. Ils sont livrés vis desserrées.	Le câblage des fils s'effectue en exerçant une pression sur le bouton situé à côté de chaque broche. Pour appuyer sur le bouton, utilisez un tournevis plat d'un diamètre maximal de 3 mm.
Couple de serrage sur vis	0,4 N•m (0,30 lbf-ft)	Sans objet

Raccordement des borniers 28 broches

DANGER

RISQUE D'ELECTROCUTION

Mettez hors tension le capteur et le préactionneur avant de connecter ou déconnecter le bornier.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

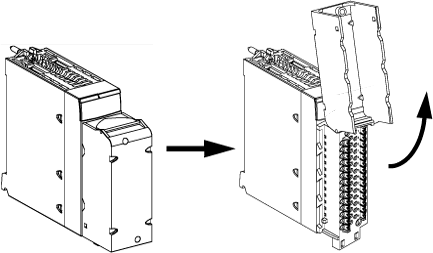

Le schéma ci-dessous montre comment retirer le capot du bornier pour permettre son raccordement :

NOTE : Le câble de raccordement est installé et fixé par un serre-câble positionné en bas du bornier 28 broches.

Etiquetage des borniers

Les étiquettes des borniers sont livrées avec le module. Elles doivent être insérées dans le capot du bornier par le client.

Chaque étiquette possède 2 faces :

une face visible de l'extérieur lorsque le capot est fermé. Cette face présente les références commerciales du produit, un descriptif abrégé du module ainsi qu'une zone libre de marquage pour le client.
une face visible de l'intérieur lorsque le capot est ouvert. Cette face présente le schéma de raccordement du bornier.
