Adressage plat

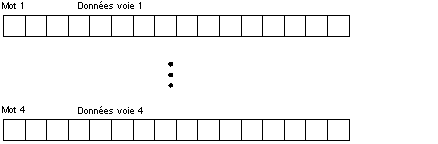

Pour ce module, 4 mots contigus de 16 bits (%MW) sont nécessaires pour les données de sortie. Les mots de données respectent le format suivant.
Adressage topologique
Adresses topologiques du module de sortie 140 AVO 020 00 :
Point
Objet d'E/S
Commentaire
Sortie 1
%QW[\b.e\]r.m.1
Valeur
Sortie 2
%QW[\b.e\]r.m.2
Valeur
Sortie 3
%QW[\b.e\]r.m.3
Valeur
Sortie 4
%QW[\b.e\]r.m.4
Valeur
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
Octet d'état d'affectation des E/S
Aucun octet d'état d'affectation des E/S n'est utilisé par le module de sortie 140 AVO 020 00.
