Présentation
Cette section fournit des informations sur la configuration des modules d'entrée/sortie 4 entrées/4 sorties et 16 entrées/8 sorties.
Module d'entrée 4 points/de sortie 4 points
La figure ci-dessous montre le module 4 E/4 S :
Adressage plat
Le module d'entrée/sortie 140DDM69000 peut être configuré comme huit références %I contiguës ou comme un mot %IW et huit références %M contiguës ou un mot %MW.
ATTENTION
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT - AFFECTATION DES E/S INCORRECTE
Lorsque des entrées de module sont affectées à l'aide de références %I TOR dans des stations d'E/S distantes, ne répartissez pas les mots TOR entre les stations. La plus petite référence TOR d'une station doit commencer à la limite d'un mot.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Registre d'affectation des E/S (entrées)

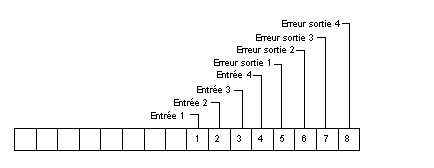

La figure ci-dessous représente le mot d'entrée %IW.
Affectation des E/S (sorties)

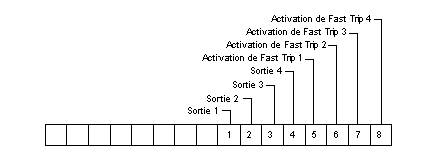

La figure ci-dessous représente le mot d'entrée %MW.
En mode fast trip, chaque sortie peut être activée par le bit de commande (par ex., la sortie 1) ou par le bit d'entrée correspondant en plus du bit d'activation Fast Trip (par ex., l'entrée 1 de dernier ordre contrôle directement la sortie 1).
Adressage topologique
Les tableaux ci-après présentent l'adressage topologique du module d'E/S 140 DDM 690 00.
Les adresses topologiques sont au format de l'affectation des bits :
Point
Objet d'E/S
Commentaire
Entrée 1
%I[\b.e\]r.m.1
Valeur
Entrée 2
%I[\b.e\]r.m.2
Valeur
• • •
Entrée 7
%I[\b.e\]r.m.7
Valeur
Entrée 8
%I[\b.e\]r.m.8
Valeur
Sortie 1
%Q[\b.e\]r.m.1
Valeur
Sortie 2
%Q[\b.e\]r.m.2
Valeur
• • •
Sortie 7
%Q[\b.e\]r.m.7
Valeur
Sortie 8
%Q[\b.e\]r.m.8
Valeur
Les adresses topologiques sont au format de l'affectation des mots :
Point
Objet d'E/S
Commentaire
Mot d'entrée 1
%IW[\b.e\]r.m.1.1
Valeur
Mot de sortie 1
%QW[\b.e\]r.m.1.1
Valeur
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
Octet d'état d'affectation des E/S (sorties)
Les 4 bits de poids faible de l'octet d'état d'affectation des E/S sont utilisés comme suit :
Modules d'entrée 16 points/ de sortie 8 points
Les informations suivantes concernent les modules 140 DAM 590 00 (entrée 115 VCA 2x8/sortie 115 VCA 2x4) et 140 DDM 390 00 (entrée 24 VCC 2x8/sortie 24 VCC 2x4).
Adressage plat
Les modules listés ci-dessus peuvent être configurés comme 16 références %I contiguës ou comme un mot %IW et un mot %MW.
Registre d'affectation des E/S (entrées)
La figure ci-dessous représente le mot d'entrée %IW. Pour obtenir une description de l'accès aux points d'entrée, reportez-vous à la section Numérotation des bits d'E/S TOR.
Affectation des E/S (sorties)
Les modules listés ci-dessus peuvent être configurés comme 8 références %M ou comme un mot de sortie %MW au format ci-dessous. Pour obtenir une description de l'accès aux points d'entrée, reportez-vous à la section Numérotation des bits d'E/S TOR.
Adressage topologique
Les tableaux ci-après présentent les adresses topologiques des modules d'E/S à 16/8 points.
Les adresses topologiques sont au format de l'affectation des bits :
Point
Objet d'E/S
Commentaire
Entrée 1
%I[\b.e\]r.m.1
Valeur
Entrée 2
%I[\b.e\]r.m.2
Valeur
• • •
Entrée 15
%I[\b.e\]r.m.15
Valeur
Entrée 16
%I[\b.e\]r.m.16
Valeur
Sortie 1
%Q[\b.e\]r.m.1
Valeur
Sortie 2
%Q[\b.e\]r.m.2
Valeur
• • •
Sortie 7
%Q[\b.e\]r.m.7
Valeur
Sortie 8
%Q[\b.e\]r.m.8
Valeur
Les adresses topologiques sont au format de l'affectation des mots :
Point
Objet d'E/S
Commentaire
Mot d'entrée 1
%IW[\b.e\]r.m.1.1
Valeur
Mot de sortie 1
%QW[\b.e\]r.m.1.1
Valeur
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
Octet d'état d'affectation des E/S (sorties)
Les deux bits de poids faible de l'octet d'état d'affectation des E/S de sortie sont utilisés comme suit.
