Adressage

Adressage plat

Ce modèle nécessite 32 références de sortie contiguës (%M) ou 2 mots de sortie contigus (%MW) pour les données de sortie et 32 références d'entrée contiguës (%I) ou 2 mots d'entrée contigus (%IW) pour les données d'entrée de vérification. Pour obtenir une description de l'accès aux points d'entrée, reportez-vous à la section Numérotation des bits d'E/S TOR.

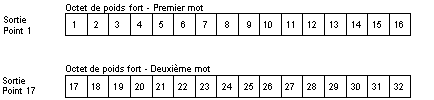

Mots de sortie :

Mots d'entrée :

Adressage topologique

Les adresses topologiques sont au format de l'affectation des bits :

Point	Objet d'E/S	Commentaire
Entrée 1	%I[\b.e\]r.m.1	Valeur
Entrée 2	%I[\b.e\]r.m.2	Valeur
• • •
Entrée 31	%I[\b.e\]r.m.31	Valeur
Entrée 32	%I[\b.e\]r.m.32	Valeur
Sortie 1	%Q[\b.e\]r.m.1	Valeur
Sortie 2	%Q[\b.e\]r.m.2	Valeur
• • •
Sortie 31	%Q[\b.e\]r.m.31	Valeur
Sortie 32	%Q[\b.e\]r.m.32	Valeur

Les adresses topologiques sont au format de l'affectation des mots :

Point	Objet d'E/S	Commentaire
Mot d'entrée 1	%IW[\b.e\]r.m.1.1	Valeur
Mot d'entrée 2	%IW[\b.e\]r.m.1.2	Valeur
Mot de sortie 1	%QW[\b.e\]r.m.1.1	Valeur
Mot de sortie 2	%QW[\b.e\]r.m.1.2	Valeur

Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.

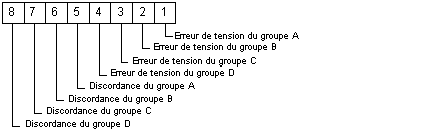

Octet d'état d'affectation des E/S

Les huit bits de l'octet d'état d'affectation des E/S sont utilisés de la manière suivante :

Le bit de défaut de tension est activé lorsque l'alimentation est absente ou que le fusible du groupe a fondu.

Le bit de discordance est activé lorsqu'un point du groupe ne correspond pas à l'état commandé.
