Schémas de câblage

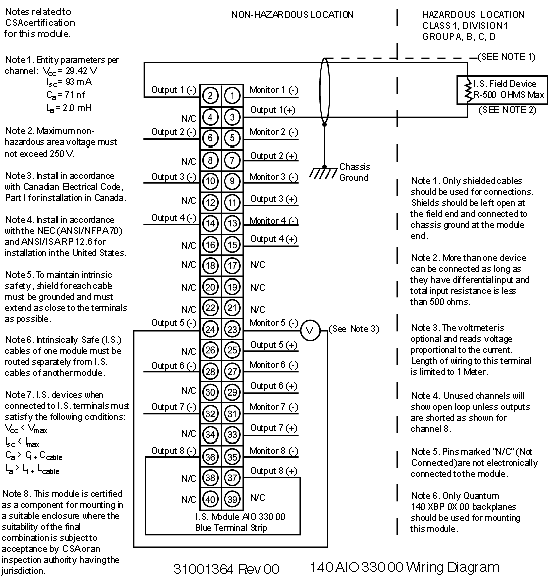

Schéma de câblage certifié CSA

Vous trouverez ci-dessous un schéma de câblage certifié CSA pour ce module.

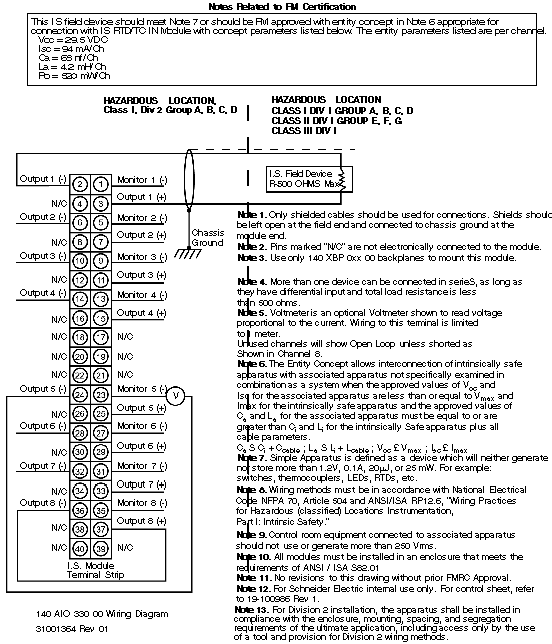

Schéma de câblage certifié FM

Vous trouverez ci-dessous un schéma de câblage certifié FM pour ce module.

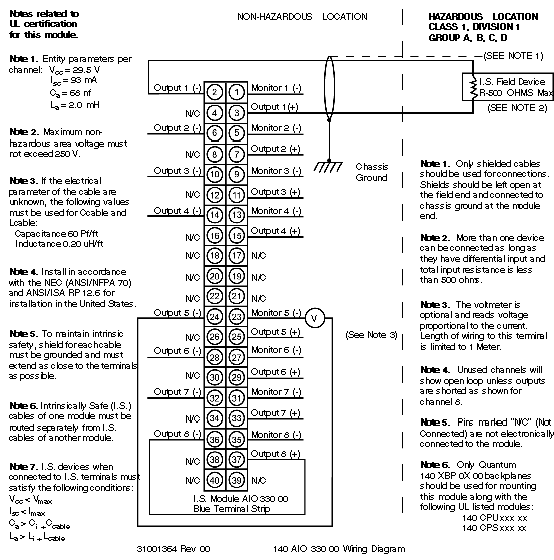

Schémas de câblage certifiés UL

Vous trouverez ci-dessous un schéma de câblage certifié UL pour ce module.

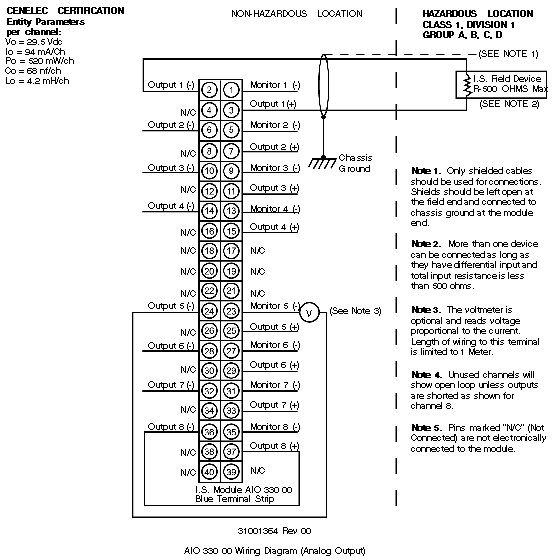

Schéma de câblage certifié Cenelec

Vous trouverez ci-dessous un schéma de câblage certifié Cenelec pour ce module.

Câblage

Le câblage du module doit être réalisé à l'aide de câbles blindés à paire torsadée distincts. Le calibre de câblage autorisé doit être compris entre AWG 30 et AWG 18. Le câblage entre le module et l'unité à sécurité intrinsèque doit respecter les normes de câblage à sécurité intrinsèque pour éviter tout transfert de niveau d'énergie dangereux en zone à risque.

NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.

AVIS

DESTRUCTION DE L'ADAPTATEUR

Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
Lors du serrage, maintenez fermement le connecteur.
Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.

Le non-respect de ces instructions peut provoquer des dommages matériels.

Système de câblage fixe

Le module de sortie analogique à sécurité intrinsèque 140 AIO 330 00 Quantum est doté d'un système de câblage fixe où les connexions sont établies sur un bornier fixe à 40 broches, de couleur bleue, raccordé directement au module.

Couleur du bornier et affectation des clés

Le bornier de câblage 140 XTS 332 00 du module présente un code couleur bleu qui permet de l'identifier comme connecteur à sécurité intrinsèque.

Le bornier est à clé pour éviter toute liaison incorrecte entre un connecteur et le module. L'affectation des clés est indiquée ci-après.

Classe de module	Référence du module	Codage du module	Codage du bornier
Sécurité intrinsèque	140 AIO 330 00	CEF	ABD
