Schémas de câblage

Schémas de câblage certifiés Cenelec

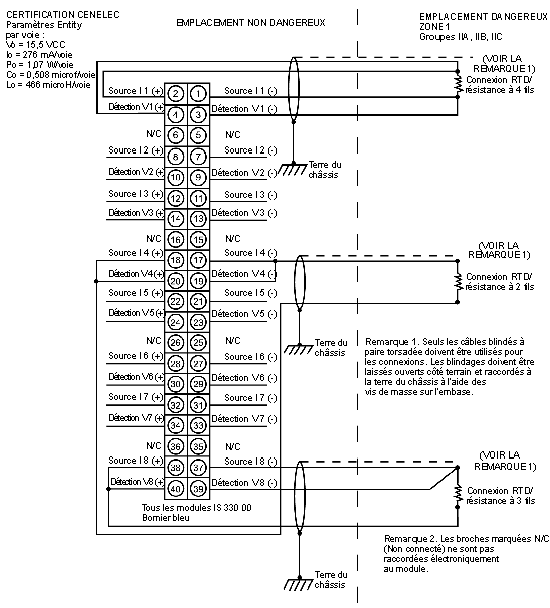

Vous trouverez ci-dessous un schéma de câblage certifié Cenelec pour ce module, lorsqu'il est configuré avec une connexion RTD/résistance.

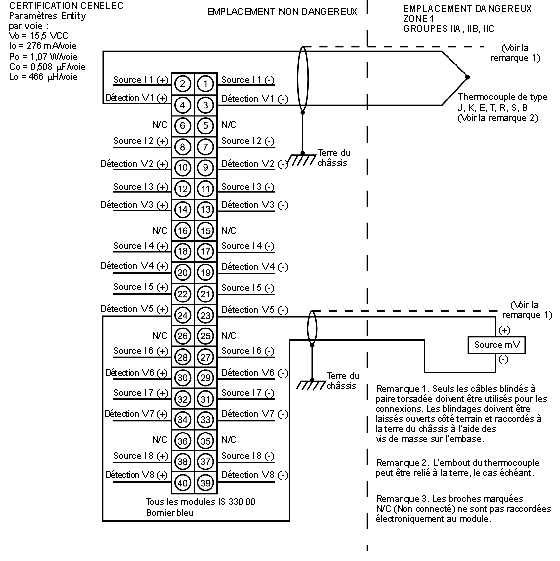

Vous trouverez ci-dessous un schéma de câblage certifié Cenelec pour ce module, lorsqu'il est configuré avec une connexion Thermocouple.

Schémas de câblage certifiés CSA

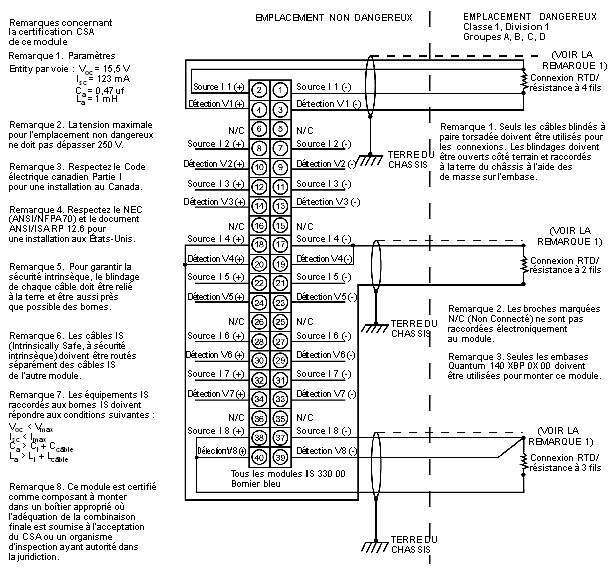

Vous trouverez ci-dessous un schéma de câblage certifié CSA pour ce module, lorsqu'il est configuré avec une connexion RTD/résistance.

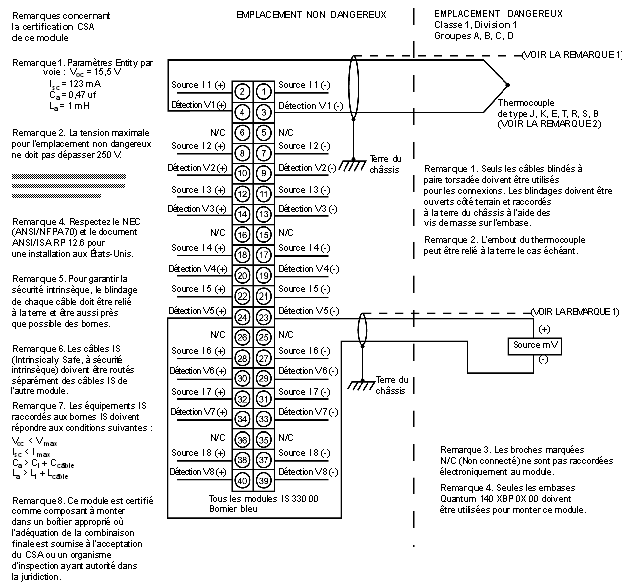

Vous trouverez ci-dessous un schéma de câblage certifié CSA pour ce module, lorsqu'il est configuré avec une connexion Thermocouple.

Schémas de câblage certifiés FM

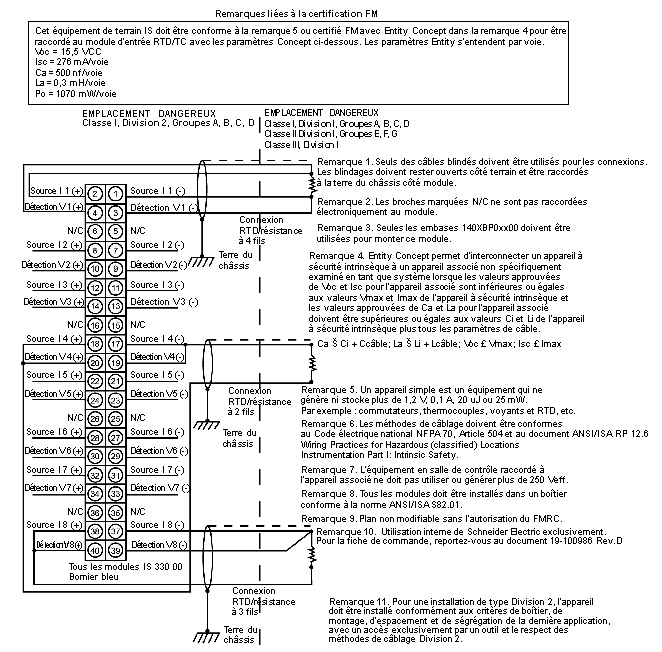

Vous trouverez ci-dessous un schéma de câblage certifié FM pour ce module, lorsqu'il est configuré avec une connexion RTD/résistance.

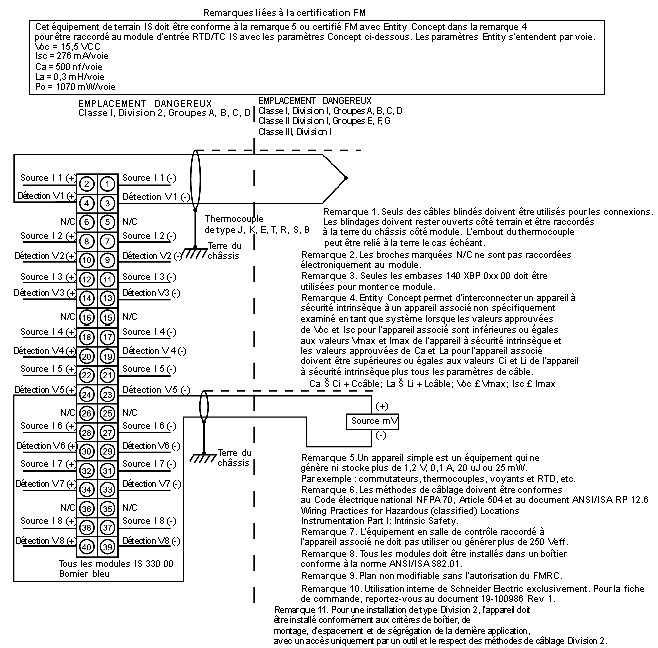

Vous trouverez ci-dessous un schéma de câblage certifié FM pour ce module, lorsqu'il est configuré avec une connexion Thermocouple.

Schémas de câblage certifiés UL

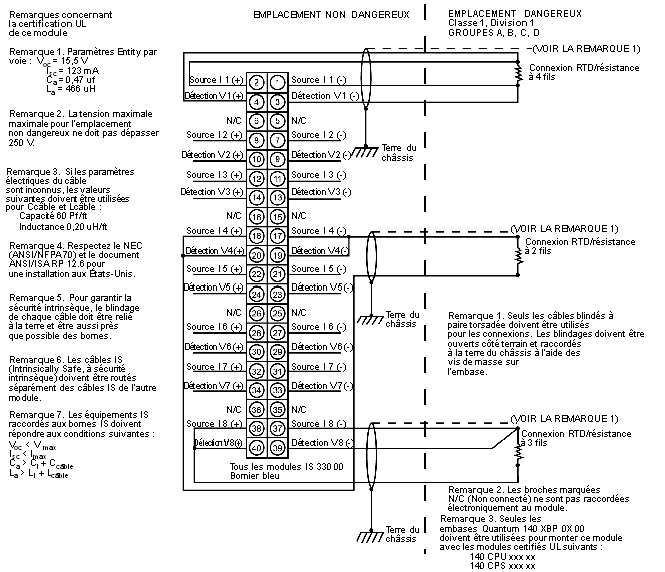

Vous trouverez ci-dessous un schéma de câblage certifié UL pour ce module, lorsqu'il est configuré avec une connexion RTD/résistance.

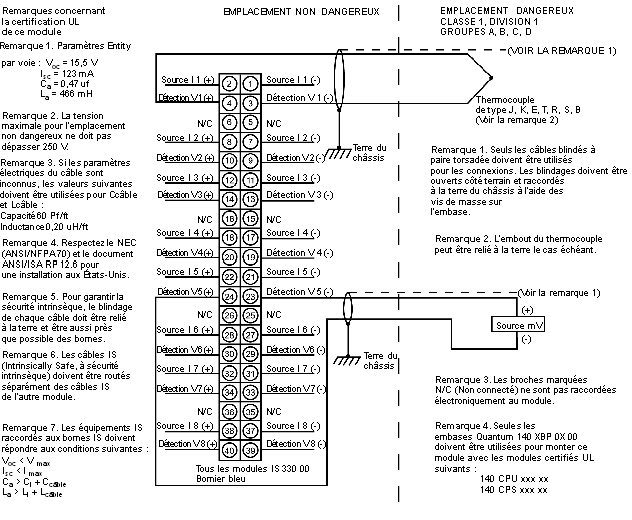

Vous trouverez ci-dessous un schéma de câblage certifié UL pour ce module, lorsqu'il est configuré avec une connexion Thermocouple.

Câblage

Le câblage du module se compose de câbles blindés à paire torsadée distincts. Le calibre de câblage autorisé doit être compris entre AWG 20 et AWG 12. Dans une configuration à deux fils, la longueur de câble maximale dépend de la précision requise. Le câblage entre le module et l'unité à sécurité intrinsèque doit respecter les normes de câblage à sécurité intrinsèque pour éviter tout transfert de niveau d'énergie dangereux en zone à risques.

NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.

AVIS

DESTRUCTION DE L'ADAPTATEUR

Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
Lors du serrage, maintenez fermement le connecteur.
Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.

Le non-respect de ces instructions peut provoquer des dommages matériels.

Câblage d'entrées RTD/résistance

Lorsque le module d'entrée universel est configuré en tant que module d'entrée RTD/résistance, la longueur de câble maximale (distance jusqu'au capteur) pour une configuration à 3 ou 4 fils est de 200 mètres.

Câblage d'entrées thermocouple/millivolt

Lorsque le module est configuré en tant que module d'entrée thermocouple/millivolt, la somme de l'impédance de la source thermocouple ou de la source de tension et de la résistance du fil ne doit pas dépasser les 200 ohms pour une précision donnée.

Système de câblage fixe

Le module d'entrée analogique à sécurité intrinsèque 140 AII 330 00 Quantum est doté d'un système de câblage fixe où les connexions sont établies sur un bornier fixe à 40 broches, de couleur bleue, raccordé directement au module.

Couleur du bornier et affectation des clés

Le bornier de câblage 140 XTS 332 00 du module présente un code couleur bleu qui permet de l'identifier comme connecteur à sécurité intrinsèque.

Le bornier est doté d'une clé pour éviter toute insertion inappropriée d'un connecteur dans le module. Le tableau suivant fournit les affectations des clés.

Classe de module	Référence du module	Codage du module	Codage du bornier
Sécurité intrinsèque	140 AII 330 00	CDF	ABE
