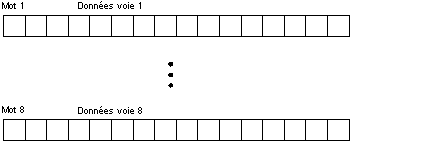

Pour ce module, 9 mots d'entrée contigus de 16 bits sont nécessaires (%IW), 8 pour les données d'entrée et un pour l'état de la voie. Les mots de données respectent le format ci-après.

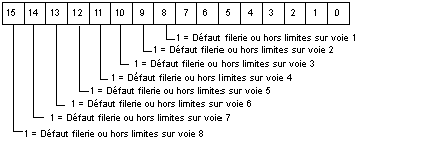

La représentation ci-après montre le registre du mot 9.
NOTE : Le registre du mot 9 correspond à l'état des voies d'entrée. Cet état s'applique à toutes les configurations commençant par PV04 et à toutes les versions (PV) avec une configuration 4 à 20 mA. En revanche, l'état ne s'applique pas à PV<04 avec les configurations 0 à 20 mA ou 0 à 25 mA.
Adresses topologiques du module d'entrée 140 AII 030 10 :
|
Point
|
Objet d'E/S
|
Commentaire
|
|
Entrée 1
|
%IW[\b.e\]r.m.1
|
Valeur
|
|
%I[\b.e\]r.m.1.1
|
Défaut filerie ou hors limites
|
|
• • •
|
|
Entrée 8
|
%IW[\b.e\]r.m.8
|
Valeur
|
|
%I[\b.e\]r.m.8.1
|
Défaut filerie ou hors limites
|
|
Mot d'état
|
%IW[\b.e\]r.m.9
|
Etat des voies d'entrée
|
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
Le module d'entrée 140 AII 030 10 utilise l'IODDT T_ANA_IN_VE :
|
Nom de l'IODDT
|
Objet
|
Type de données
|
Nom
|
|
T_ANA_IN_VE
|
%CH[\b.e\]r.m.c
|
ANA_IN_VWE
|
défini par l'utilisateur
|
|
|
%IWr.m.c.0
|
|
Int
|
|
.VALUE
|
|
%Ir.m.c.1
|
Bool
|
.ERROR
|
Abréviations utilisées : r = rack, m = emplacement de module, c = voie, b = bus, e = équipement (station).
En cas d'absence de spécifications, le bus et la station prennent la valeur 1 par défaut et peuvent être laissés de côté.
NOTE : Dans les IODDT Quantum pour modules analogiques et modules experts, le type de données Bool est utilisé pour %I et %Q.
Octet d'état d'affectation des E/S
L'octet d'état d'affectation des E/S est utilisé par le module d'entrée 140 AII 030 10 de la façon suivante :
