Adressage

Adressage plat

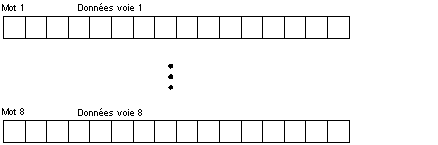

Pour ce module, 9 mots contigus de 16 bits sont nécessaires, 8 pour les données d'entrée et un pour l'état de la voie. Les mots de données respectent le format suivant.

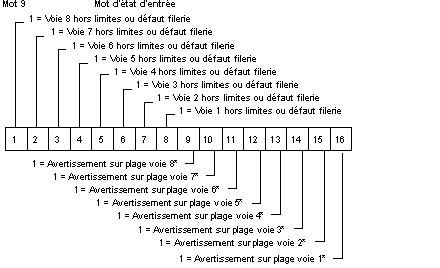

La représentation ci-après montre le registre du mot 9.

*Un avertissement sur plage est émis lorsqu'une entrée de voie dépasse la valeur d'entrée nominale. Un bit hors limites est défini lorsqu'une entrée de voie dépasse de 2,34% la valeur d'entrée nominale ou qu'un défaut de filerie est détecté sur la voie. Le bit d'avertissement est supprimé (s'il a été défini) à l'apparition du bit hors limites.

Adressage topologique

Adresses topologiques du module d'entrée 140 ARI 030 10 :

Point	Objet d'E/S	Commentaire
Entrée 1	%IW[\b.e\]r.m.1	Valeur
	%I[\b.e\]r.m.1.1	Défaut filerie ou hors limites
	%I[\b.e\]r.m.1.2	Avertissement sur plage
• • •
Entrée 8	%IW[\b.e\]r.m.8	Valeur
	%I[\b.e\]r.m.8.1	Défaut filerie ou hors limites
	%I[\b.e\]r.m.8.2	Avertissement sur plage
Mot d'état	%IW[\b.e\]r.m.9	Etat des voies d'entrée

Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.

IODDT

Le module d'entrée 140 ARI 030 10 utilise l'IODDT T_ANA_IN_VE :

Nom de l'IODDT	Objet		Type de données		Nom
T_ANA_IN_VE	%CH[\b.e\]r.m.c		ANA_IN_VWE		défini par l'utilisateur
		%IWr.m.c.0		Int		.VALUE
		%Ir.m.c.1		Bool		.ERROR
		%Ir.m.c.2		Bool		.WARNING

Abréviations utilisées : r = rack, m = emplacement du module, c = voie, b = bus, e = équipement (station).

En cas d'absence de spécifications, le bus et la station prennent la valeur 1 par défaut et peuvent être laissés de côté.

NOTE : Dans les IODDT Quantum pour modules analogiques et modules experts, le type de données Bool est utilisé pour %I et %Q.

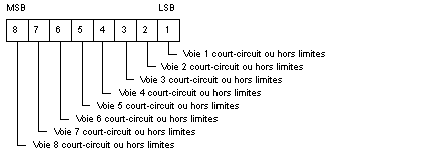

Octet d'état d'affectation des E/S

L'octet d'état d'affectation des E/S est utilisé par le module d'entrée 140 ARI 030 10 de la façon suivante :
