Adressage

Adressage plat

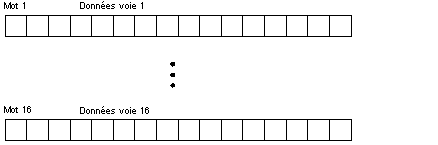

Pour ce module, 17 mots contigus de 16 bits sont nécessaires, 16 pour les données d'entrée et 1 pour l'état de la voie. Les mots de données respectent le format ci-après.

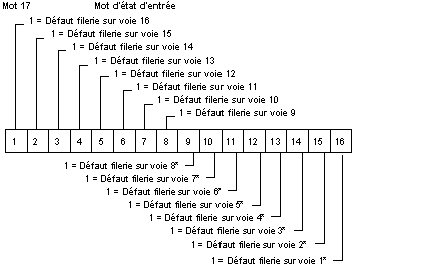

La figure ci-dessous représente le mot 17.

NOTE : La détection du défaut de filerie est définie sur 2,0 mA.

Adressage topologique

Adresses topologiques du module d'entrées 140 ACI 040 00 :

Point	Objet d'E/S	Commentaire
Entrée 1	%IW[\b.e\]r.m.1	Valeur
Entrée 1	%I[\b.e\]r.m.1.1	Défaut filerie ou sous-tension
• • •
Entrée 16	%IW[\b.e\]r.m.16	Valeur
Entrée 16	%I[\b.e\]r.m.16.1	Défaut filerie ou sous-tension
Mot d'état	%IW[\b.e\]r.m.17	Etat des voies d'entrée

Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement de module.

IODDT

Le module d'entrées 140 ACI 040 00 utilise l'IODDT T_ANA_IN_VE :

Nom de l'IODDT	Objet		Type de données		Nom
T_ANA_IN_VE	%CH[\b.e\]r.m.c		ANA_IN_VWE		défini par l'utilisateur
		%IWr.m.c.0		Int		.VALUE
		%Ir.m.c.1		Bool		.ERROR

Abréviations utilisées : r = rack, m = emplacement de module, c = voie, b = bus, e = équipement (station).

En cas d'absence de spécifications, le bus et la station prennent la valeur 1 par défaut et peuvent être laissés de côté.

NOTE : dans les IODDT Quantum pour modules analogiques et modules experts, le type de données Bool est utilisé pour %I et %Q.

Octet d'état d'affectation des E/S

L'octet d'état d'affectation des E/S est utilisé par le module d'entrées 140 ACI 040 00 de la façon suivante :
