Fusibles
Fusibles
Entrée
Interne - Aucune
Externe - Installé par l'utilisateur conformément aux réglementations électriques locales et nationales
Sortie
Interne - Fusible 5 A pour chaque groupe. Pour l’emplacement des fusibles, voir la figure ci-dessous.
Externe - Fusible 1,25 A (Littlefuse 3121.25, 1,25 A, 250 V).
DANGER
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE
Avant d'accéder aux fusibles,
  • coupez l'alimentation du module (capteurs et pré-actionneurs) et
  • déconnectez le bornier.
  • utilisez toujours un détecteur de tension réglé correctement sur toutes les pinces de fusible de charge afin de vérifier que l'alimentation est coupée.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
ATTENTION
DETERIORATION DES SORTIES DE MODULE
Protégez chaque point avec un fusible 1,25 A, 250 V.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Illustration

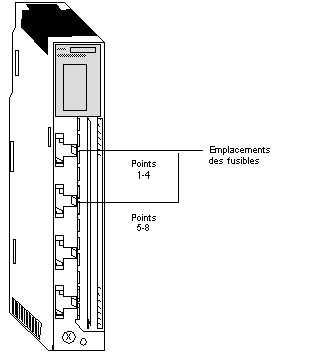

La figure ci-dessous montre les emplacements des fusibles du module 140 DDM 390 00.
