Illustration

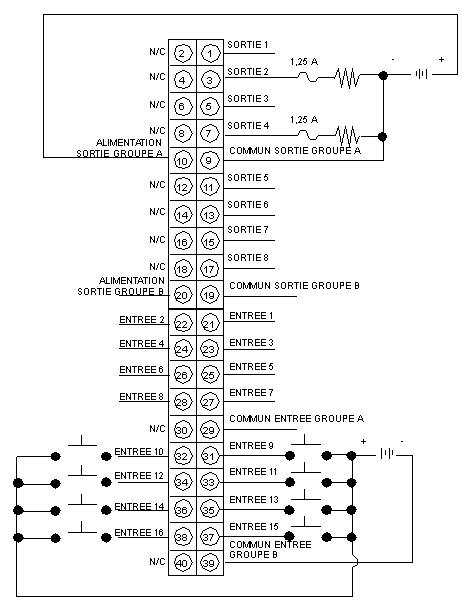

La figure ci-dessous montre le schéma de câblage du module 140 DDM 390 00.
1.
N/C = non connecté
2.
Lors du câblage des modules d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez fermement le connecteur.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
DANGER
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE
Avant d'accéder aux fusibles,
  • coupez l'alimentation du module (pré-actionneurs) et
  • débranchez le bornier.
  • Utilisez toujours un détecteur de tension à valeur nominale appropriée sur toutes les pinces de fusible du côté ligne et charge pour vérifier que l'alimentation est coupée.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
ATTENTION
DETERIORATION DES SORTIES DE MODULE
Protégez chaque point par un fusible de 1,25 A (Littlefuse 3121.25, 1,25 A, 250 V).
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
