Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Type de module
|
16 entrées (2 groupes x 8 points)
8 sorties (2 groupes x 4 points)
|
|
Alimentation externe
|
85 ... 132 V ca requis pour les groupes de sortie
|
|
Puissance dissipée
|
5,5 W +1,1 V x courant de charge du module total
|
|
Courant bus consommé
|
250 mA
|
|
Affectation des E/S
|
1 mot d'entrée
0,5 mot de sortie
|
|
Détection de défaut
|
Entrée : aucune
Sortie : détection de fusible fondu, perte d’alimentation.
|
|
50 Hz
|
Activé : 85 ... 132 V ca (11,1 mA maxi)
Désactivé : 0 ... 20 V ca.
|
|
60 Hz
|
Activé : 79 ... 132 V ca (13,2 mA maxi)
Désactivé : 0 ... 20 V ca.
* Ne pas utiliser en dehors de la plage 47 à 63 Hz.
|
|
Courant de fuite maximal admissible d’un dispositif externe à considérer comme condition de désactivation.
|
2,1 mA
|
|
50 Hz
|
14,4 Kohms capacitif
|
|
60 Hz
|
12 Kohms capacitif
|
|
En continu
|
132 V ca.
|
|
10 s
|
156 V ca.
|
|
1 cycle
|
200 V ca.
|
|
OFF - ON
|
Min. : 4,9 ms ; Max. : cycle de 0,75 ligne.
|
|
ON - OFF
|
Min. : 7,3 ms ; Max. : 12,3 ms
|
|
En continu
|
85 ... 132 V cc.
|
|
10 s.
|
156 V cc.
|
|
1 cycle
|
200 V cc.
|
|
Station / point état activé
|
1,5 V cc.
|
|
Chaque point
|
4 A continu
|
|
Chaque groupe
|
4 A continu
|
|
Par module
|

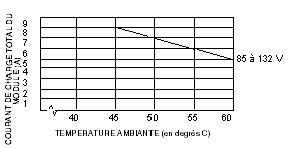

8 A continu (voir le graphe ci-dessous pour déclassement supérieur à 50 degrés C)
|
|
Fuite / point état désactivé
|
2 mA à 115 V cc
|
|
1 cycle
|
30 A par point, 45 A par groupe
|
|
2 cycles
|
20 A par point, 30 A par groupe
|
|
3 cycles
|
10 A par point, 25 A par groupe
|
|
Courant de charge minimum
|
5 mA
|
|
OFF - ON / ON - OFF
|
0,5 d'un cycle d'une ligne maxi
|
|
DV / DT appliqué
|
400 V / microsecondes
|
|
Groupe à groupe
|
1000 V ca pendant 1 minute
|
|
Entrée ou sortie vers bus
|
1780 V ca pendant 1 minute
|
