Le module Quantum 140 DVO 853 00 est un module de sortie 10 à 30 V cc, 32 points, doté d'une capacité de diagnostic. Le module détecte et rapporte l'état de sortie au niveau du connecteur en unité et, en fonction de la configuration sélectionnée, vérifie que le point de sortie est dans l'état commandé par l'automate. Le module est configuré en quatre groupes de huit sorties.

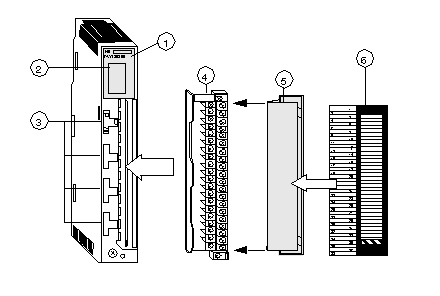

La figure ci-dessous montre le module 140 DVO 853 00 et ses composants.
1
Numéro du modèle, description du module, code couleur
2
Affichage des voyants
3
Coupe-circuits (à fusibles)
4
Bornier de câblage
5
Face amovible
6
Étiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la face amovible)
NOTE : Le bornier de câblage (Modicon n° 140 XTS 002 00) doit être commandé séparément. (Le bornier inclut la face amovible et une étiquette).
