Illustration

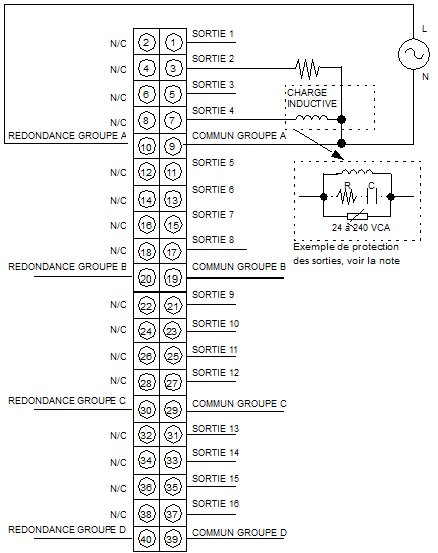

La figure ci-dessous montre le schéma de câblage du module 140 DAO 842 20.
1.
N/C = non connecté
2.
Ce module est insensible à la polarité.
3.
Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez fermement le connecteur.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
ATTENTION
DETERIORATION DES SORTIES DE MODULE
  • Vérifiez que l'alimentation en courant alternatif de chaque groupe provient d'une source d'alimentation CA monophasée commune.
  • Protégez la sortie de module lorsqu'un commutateur externe est utilisé pour contrôler une charge inductive en parallèle avec la sortie de module. Utilisez une varistance externe (Harris V390ZA05 ou équivalent) en parallèle avec le commutateur.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
NOTE :
la protection de sortie est composée d'un filtre RC (filtre limitateur) et d'une varistance :
  • Le filtre limitateur est facultatif. Les valeurs de R et C ne sont pas fournies, car elles dépendent de l'équipement utilisé.
  • Choisissez une varistance ayant les caractéristiques électroniques appropriées à la tension requise par l'équipement adopté.
