Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Type de module
|
16 sorties isolées
|
|
Alimentation externe
|
Non requise pour ce module
|
|
Puissance dissipée
|
1,85 W +1,1 V x total des courants de charge du module
|
|
Courant bus consommé (module)
|
350 mA
|
|
Affectation des E/S
|
1 mot de sortie
|
|
10 s
|
156 VCA
|
|
1 cycle
|
200 VCA
|
|
Tension de fonctionnement (max.)
|
20 à 132 VCA
|
|
Station/point état activé
|
1,5 VCA
|
|
Chaque point
|
4,0 A continu, 20 à 132 VCA eff
|
|
L’un des quatre points contigus
|
4,0 A maxi en continu pour la somme des quatre points.
|
|
Par module
|

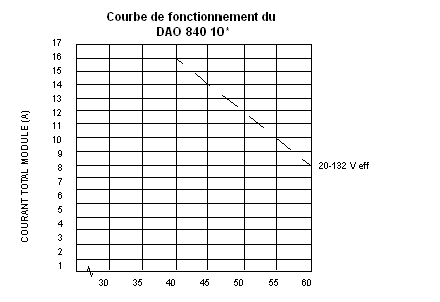

16 A en continu (voir le graphique ci-dessous)
|
|
Fréquence
|
47 à 63 Hz
|
|
Courant de charge minimum
|
5 mA
|
|
Fuite / point état désactivé (max.)
|
2,5 mA à 230 VCA
2 mA à 115 VCA
1 mA à 48 VCA
1 mA à 24 VCA
|
|
1 cycle
|
30 A par point
|
|
2 cycles
|
20 A par point
|
|
3 cycles
|
10 A par point
|
|
dV/dT appliqué
|
400 V / μs
|
|
Sortie à sortie
|
1500 VCA eff pendant 1 minute
|
|
Sortie vers bus
|
1780 VCA eff pendant 1 minute
|
|
Protection des sorties (interne)
|
Suppression limitateur RC
|
|
OFF - ON
|
0,5 d'un cycle d'une ligne maxi
|
|
ON - OFF
|
0,5 d'un cycle d'une ligne maxi
|
|
Interne
|
Aucun
|
|
Externe
|
Protégez chaque sortie avec un fusible externe 5 A de calibre I2T inférieur à 87.
|
 ATTENTION |
|
SURINTENSITE VERS SORTIES
Protégez chaque point avec un fusible 5 A, 250 V.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
|
