Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Type de module
|
32 sorties (4 groupes x 8 points)
|
|
Logique
|
Vrai fort (True High)
|
|
Alimentation externe
|
Non requise pour ce module
|
|
Puissance dissipée
|
1,6 W + 1 V x total des courants de charge du module
|
|
Courant bus consommé (module)
|
320 mA
|
|
Affectation des E/S
|
2 mots de sortie
|
|
10 s
|
300 VCA
|
|
1 cycle
|
400 VCA
|
|
Tension de fonctionnement (max.)
|
20 ... 253 VCA
|
|
Station / point état activé
|
1,5 VCA
|
|
Chaque point
|
1 A continu, 20 à 253 VCA eff
|
|
Chaque groupe
|
4 A (max.)
|
|
Par module
|

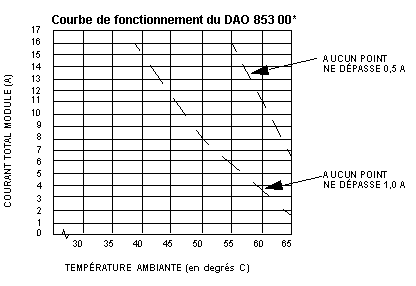

16 A en continu (voir le graphique ci-dessous)
|
|
Fréquence
|
47 ... 63 Hz
|
|
Courant de charge minimum
|
30 mA
|
|
Fuite / point état désactivé (max.)
|
0,88 mA à 230 VCA
0,44 mA à 115 VCA
0,18 mA à 48 VCA
0,06 mA à 24 VCA
|
|
1 cycle
|
30 A par point
|
|
2 cycles
|
20 A par point
|
|
3 cycles
|
10 A par point
|
|
dV/dT appliqué
|
400 V/μs
|
|
Groupe à groupe
|
1780 VCA eff. pendant 1 minute
|
|
Sortie vers le bus
|
1780 VCA eff. pendant 1 minute
|
|
Protection des sorties (interne)
|
Protection limitateur RC
|
|
OFF - ON
|
0,5 d'un cycle d'une ligne max.
|
|
ON - OFF
|
0,5 d'un cycle d'une ligne max.
|
