Illustration

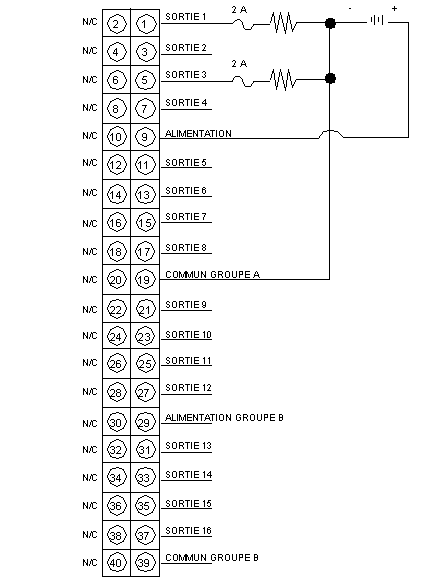

La figure ci-dessous montre le schéma de câblage du module 140 DDO 843 00.
NOTE : N/C = non connecté
NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
Si ALIMENTATION GROUPE A ou ALIMENTATION GROUPE B sont alimentées et que COMMUN GROUPE A ou COMMUN GROUPE B ne sont pas connectées, l'état des voies de sortie numérique du groupe correspondant peut être "1" quel que soit l'état indiqué via le programme utilisateur.
AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
  • Assurez-vous que COMMUN GROUPE A et COMMUN GROUPE B sont toujours connectées correctement.
  • Vérifiez que les bornes pour COMMUN GROUPE A et COMMUN GROUPE B sont serrées avec un couple de 7,0 N.m.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Chaque groupe de sortie est équipé d'un fusible interne remplaçable de 8 A (250 V, 5x20 mm, retard/fusion lente).
Les sorties individuelles doivent être équipées de fusibles distincts.
ATTENTION
FUSIBLE INCORRECT OU MANQUANT
Prévoyez un fusible externe distinct de 2 A pour chaque sortie individuelle.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
