Fonction
Le module 140 DDO 364 00 permet de commuter des charges de 24 V cc. Les sorties bénéficient d'une protection thermique.
Illustration

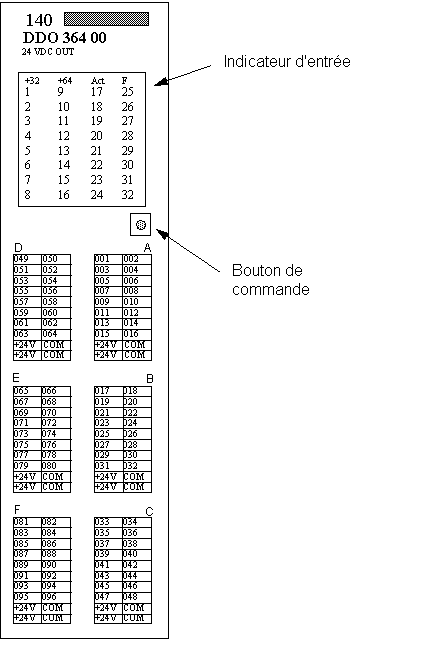

Vue avant du module de sortie 140 DDO 364 00
Câbles recommandés :
Le tableau suivant présente les câbles recommandés, leur description et leur longueur en mètres.
Référence des câbles
Description
Longueur (M)
TSXCDP301
(1) HE 10 - fils volants
3
TSXCDP501
(1) HE 10 - fils volants
5
TSXCDP053
(2) HE 10 - câble rond
0,5
TSXCDP103
(2) HE 10 - câble rond
1
TSXCDP203
(2) HE 10 - câble rond
2
TSXCDP303
(2) HE 10 - câble rond
3
TSXCDP503
(2) HE 10 - câble rond
5
Sous-bases d'adaptateur de sortie compatibles
Le tableau suivant présente les sous-bases d'adaptateurs de sortie compatibles.
Voies
Type
8
ABE-7S08S2xx1
8
ABE-7R08Sxxx/7P08T3301
16
ABE-7R16Sxxx
16
ABE-7R16Txxx/7P16Txxx
1Avec la sous-base du répartiteur ABE-7ACC02
