Fusibles
Fusibles
Interne
Fusible de 5 A pour chaque groupe Pour l’emplacement des fusibles, voir la figure ci-dessous.
Externe
Le fusible interne protège un groupe mais pas toujours les commutateurs de sortie (en fonction des conditions de surcharge). L'utilisateur doit protéger chaque point avec un fusible 3/4 A, 250 V.
ATTENTION
DETERIORATION DES SORTIES DE MODULE
Protégez chaque point avec un fusible 3/4 A, 250 V.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
DANGER
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE
Avant d'accéder aux fusibles,
  • coupez l'alimentation du module (pré-actionneurs) et
  • déconnectez le bornier.
  • Utilisez toujours un détecteur de tension à valeur nominale appropriée sur toutes les pinces de fusible du côté ligne et charge pour vérifier que l'alimentation est coupée.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.

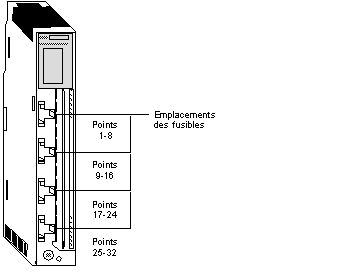

Emplacement des fusibles
La figure ci-dessous montre les emplacements des fusibles du module 140 DDO 353 10.
