Schéma de câblage
Traduction de la notice originale
A propos de nous
Illustration

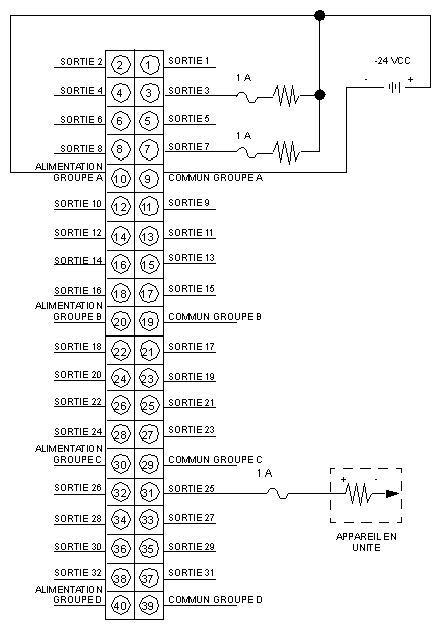

La figure ci-dessous montre le schéma de câblage du module 140 DDO 353 10.
ATTENTION
SURINTENSITE VERS SORTIES
Protégez chaque point avec un fusible 3/4 A, 250 V.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez fermement le connecteur.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
