Le module de sortie 5 V cc 4x8 logique négative permet de commuter des charges de 5 V cc. Il est destiné à être utilisé avec un dispositif de sortie commun partagé relié à un potentiel positif et est compatible avec les logiques TTL, -LS, -S et CMOS.

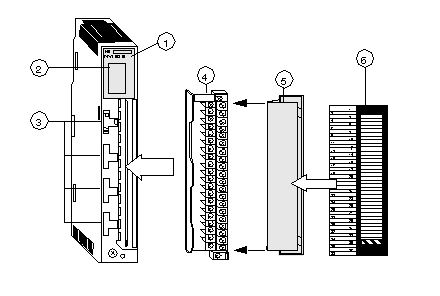

La figure ci-dessous montre le module 140 DDO 153 10 et ses composants.
1
Numéro du modèle, description du module, code couleur
2
Affichage des voyants
3
Coupe-circuits (à fusibles)
4
Bornier de câblage
5
Face amovible
6
Étiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la face amovible)
NOTE : Le bornier de câblage (Modicon n° 140 XTS 002 00) doit être commandé séparément. (Le bornier inclut une porte et une étiquette amovibles).
