Schéma de câblage

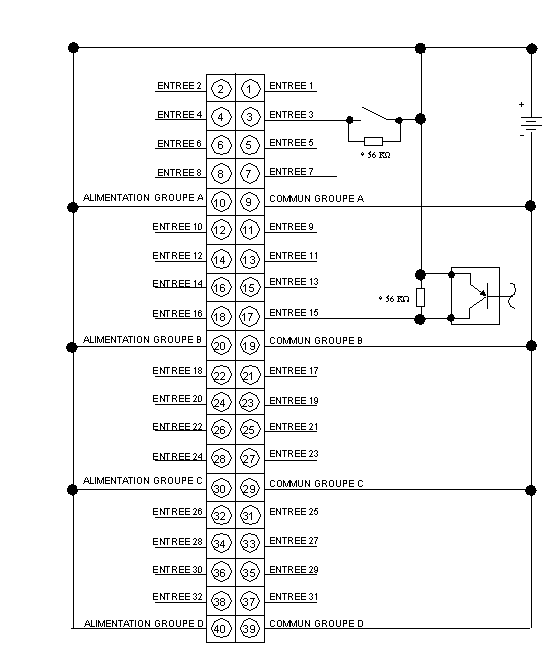

Schéma de câblage du module 140 DSI 353 00 :

* Valeur de résistance recommandée pour 24 V CC

NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.

NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.

AVIS

DESTRUCTION DE L'ADAPTATEUR

Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
Lors du serrage, maintenez fermement le connecteur.
Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.

Le non-respect de ces instructions peut provoquer des dommages matériels.
