Illustration

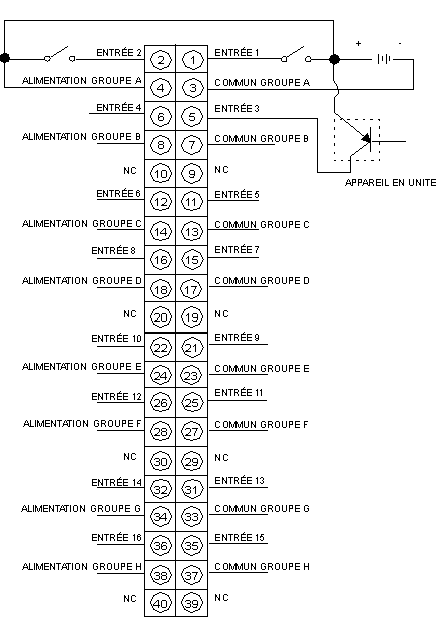

La figure ci-dessous montre le schéma de câblage du module 140 DDI 841 00.
NOTE : N/C = non connecté
NOTE : Le module lit 0 V si la polarité est inversée, ce qui signifie que l'entrée numérique est inactive si la tension fournie est de 0 V au lieu de la voie d'entrée de 24 V.
NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez le connecteur fermement.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
