Le module d'entrée 10-60 V cc 8x2 logique positive accepte des entrées de 10-60 V cc et doit être utilisé avec un dispositif d'entrée commun partagé relié à un potentiel positif. Les niveaux ON-OFF dépendent de la tension de référence sélectionnée. Différentes tensions de référence peuvent être utilisées pour les divers groupes.

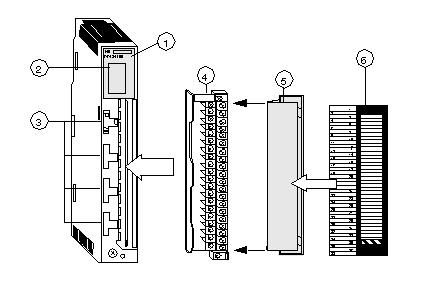

La figure ci-dessous montre le module 140 DDI 841 00 et ses composants.
1
Numéro du modèle, description du communicateur, code couleur
2
Affichage des voyants
3
Coupe-circuits (à fusibles)
4
Bornier de câblage
5
Face amovible
6
Étiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la face amovible)
NOTE : Le bornier de câblage (Modicon n° 140 XTS 002 00) doit être commandé séparément. (Le bornier inclut une porte et une étiquette amovibles).
