Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Type de module
|
24 entrées (3 groupes x 8 points)
|
|
Logique
|
Positive (True High)
|
|
Alimentation externe
|
Non requise pour ce module
|
|
Puissance dissipée
|
1,0 W + 0,62 W x nombre de points activés
|
|
Courant bus consommé
|
200 mA (max.)
|
|
Affectation des E/S
|
2 mots d'entrée
|
|
Détection des erreurs
|
Aucune
|
|
Groupe à groupe
|
1 780 VCA eff pendant 1 minute
|
|
Groupe vers bus
|
2 500 VCA eff pendant 1 minute
|
|
Tension de niveau ON
|
+88 ... +150 VCC
|
|
Tension de niveau OFF
|
0 ... +36 VCC
|
|
Courant de niveau ON
|
2,0 mA (min.)
|
|
Courant de niveau OFF
|
0,5 mA (max.)
|
|
Résistance interne
|
Etat OFF : 73,8 Kohms (nominal)
Etat ON : 31,6 Kohms (nominal)
|
|
Protection d'entrée
|
Limitation par résistance
|
|

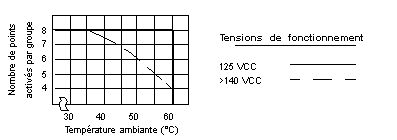

Tension absolue (max.)
|
En continu : 156 VCC y compris ondulation
|
|
OFF - ON
|
0,7 ms (filtre par défaut)
1,5 ms (filtre autre que par défaut)
|
|
ON - OFF
|
0,7 ms (filtre par défaut)
1,5 ms (filtre autre que par défaut)
|
|
Interne
|
Aucun
|
|
Externe
|
Installé par l'utilisateur conformément aux réglementations électriques locales et nationales
|
|
Produits
|

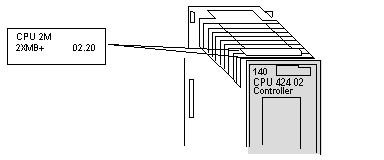

Version minimum (voir ci-dessous l'illustration d'une étiquette)
|
Action utilisateur requise
|
|
UC et NOM
|
< V02.20
|
Mise à jour de l'exécutable vers > V02.10
|
|
≥ V02.20
|
Aucun
|
|
|
RIO
|
< V02.00
|
Mise à jour du module
|
|
≥ V02.00 et < V02.20
|
Mise à jour de l'exécutable vers > V02.10
|
|
|
> V02.20
|
Aucun
|
|
|
DIO
|
< V02.10
|
Mise à jour du module
|
|
≥ V02.10
|
Aucun
|
 ATTENTION |
|
LECTURES INCORRECTES DUES A UNE INCOMPATIBILITE LOGICIELLE
Vérifiez que les niveaux de version minimums présentés dans le tableau ci-dessus sont respectés. Lorsque vous utilisez une station d'E/S distribuées et que le logiciel exécutable de l'UC et du NOM ne correspond pas au graphe de compatibilité, les voies 17 à 24 de ce module seront considérées comme nulles par l'automate si elles sont configurées comme bits d'E/S.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
|
