Fonction
Le module commun plus 140 DDI 364 00 accepte les entrées 24 V cc.
Illustration

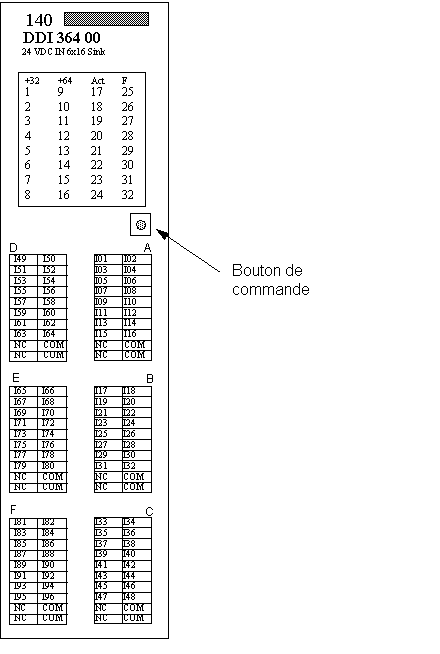

Vue avant du module d'entrée 140 DDI 364 00 avec les numéros d'affectation de borne :
Câbles recommandés :
Le tableau suivant présente les câbles recommandés, leur description et leur longueur en mètres.
Référence des câbles
Description
Longueur (M)
TSXCDP301
(1) HE 10 - fils volants
3
TSXCDP501
(1) HE 10 - fils volants
5
TSXCDP102
(2) HE 10 - câble ruban
1
TSXCDP202
(2) HE 10 - câble ruban
2
TSXCDP302
(2) HE 10 - câble ruban
3
TSXCDP053
(2) HE 10 - câble rond
0,5
TSXCDP103
(2) HE 10 - câble rond
1
TSXCDP203
(2) HE 10 - câble rond
2
TSXCDP303
(2) HE 10 - câble rond
3
TSXCDP503
(2) HE 10 - câble rond
5
Sous-bases de connexion compatibles
Le tableau suivant présente les sous-bases de connexions compatibles.
Voies
Type
8
ABE-7H08Rxx1
8
ABE-7H08S211
16
ABE-7H16Rxx/H16Cxx
16
ABE-7H16S21
16
ABE-7H16R23
16
ABE-7H16S43
1Avec la sous-base du répartiteur ABE-7ACC02
Sous-base d'adaptateur d'entrée compatible
16 voies, ABE-7S16E2xx/7P16F3xx
