Le module d’entrée/sortie analogique 4/2 bidirectionnel est composé de quatre entrées analogiques acceptant à la fois le courant et la tension et de deux sorties analogiques isolées qui commandent et surveillent le courant dans des boucles de 4 à 20 mA.
NOTE : Il s'agit d'un module compatible HART.

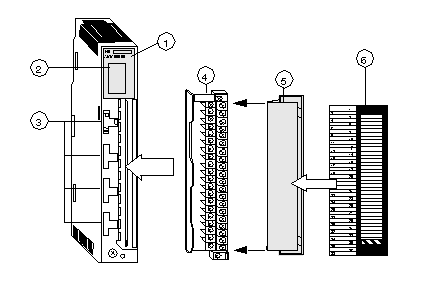

La figure ci-dessous illustre le module 140 AMM 090 00 et ses composants.
1
Numéro du modèle, description du module, code couleur
2
Affichage des voyants
3
Coupe-circuits à fusibles
4
Bornier de câblage
5
Porte amovible
6
Etiquette d'identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
NOTE : Le bornier de câblage (Modicon n° 140 XTS 002 00) doit être commandé séparément. (Le bornier comprend une porte amovible et une étiquette.)
