Schéma de câblage
Traduction de la notice originale
A propos de nous
Illustration
AVERTISSEMENT
FONCTIONNEMENT D'EQUIPEMENT NON INTENTIONNEL
Avant de retirer le connecteur, coupez l'alimentation ou vérifiez que le câblage du pré-actionneur peut fonctionner en circuit ouvert.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
AVERTISSEMENT
FONCTIONNEMENT D'EQUIPEMENT NON INTENTIONNEL
Reliez la priorité maître à une source externe via un fusible en ligne de 1/16 A ou connectez-la sur le commun afin d'éviter des sorties erronées dans ce module.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

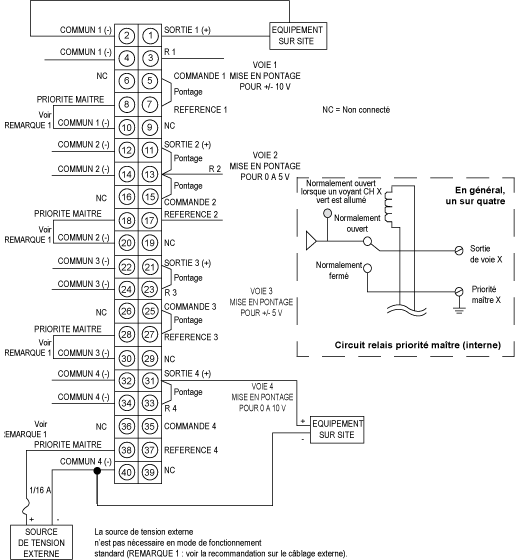

La figure ci-dessous montre le schéma de câblage du module 140 AVO 020 00.
Recommandation sur le câblage externe
  1. Lorsque les voyant verts d'état de voie sont éteints, le module ne génère pas de sorties, cependant, un sortie peut toujours être active si le signal de priorité maître est utilisé
  2. La priorité maître est une entrée reliée via un contact de relais interne à la sortie lorsque le module est inactif. Si elle est reliée à une source externe, l'entrée de priorité maître doit être dotée d'un fusible de 1/16 A.
  3. Si la priorité maître n'est pas reliée à une source externe, elle doit alors être reliée au commun de cette voie. Le délai de transition de relais de la priorité maître est généralement de 2 ms.
  4. Les entrées de priorité maître doivent provenir d'une source externe possédant une impédance source < 200 Ω ou doivent être reliées au commun du système. Les entrées des voies utilisées ne doivent pas être flottantes et peuvent être uniques pour chaque voie.
NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
NOTE : les niveaux de sortie de ce module peuvent être ceux générés dans le module à partir des entrées de données du système ou ceux provenant des entrées de priorité maître sur le bornier de câblage.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez fermement le connecteur.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
