Schéma de câblage
Traduction de la notice originale
Illustration
AVERTISSEMENT
FONCTIONNEMENT D'EQUIPEMENT NON INTENTIONNEL
Avant de retirer le connecteur, coupez l'alimentation ou vérifiez que le câblage du pré-actionneur peut fonctionner en circuit ouvert.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

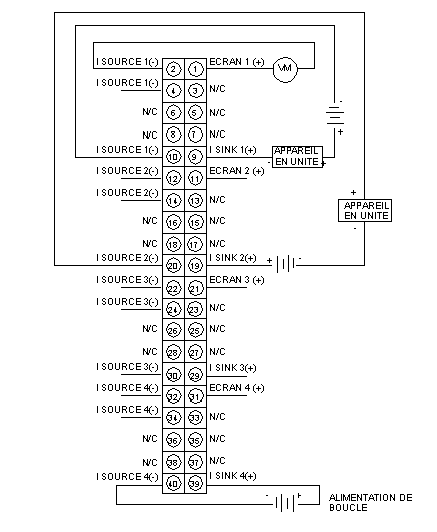

La figure ci-dessous montre le schéma de câblage du module 140 ACO 020 00.
Recommandation sur le câblage externe
  1. Les sources de courant et de tension sont fournies par l'utilisateur (l'installation et le calibrage des fusibles sont également choisis par l'utilisateur).
  2. Utilisez un câble de signal blindé. Dans un environnement bruyant, il est conseillé d'utiliser des câbles blindés torsadés.
  3. Les câbles blindés doivent être raccordés à la terre de l'automate.
  4. Une barre de blindage (STB XSP 3000 et STB XSP 3010/3020) doit être utilisée pour relier le câble blindé à la terre.
  5. Les voies inutilisées indiquent un état de câble rompu à moins qu'elles ne soient câblées à l'alimentation de la boucle comme l'indique la voie 4. Dans cet exemple, l'alimentation de la boucle doit être inférieure ou égale à 30 V.
  6. L'exemple de câblage montre la voie 1 agissant comme un commun plus et la voie 2 agissant comme un commun moins pour leurs appareils en unité respectifs.
  7. NC = non connecté.
NOTE : VM est un voltmètre facultatif qui peut être branché pour lire une tension proportionnelle au courant. Le câblage à cette borne ne doit pas dépasser 1 mètre.
NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez fermement le connecteur.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
