Le module d’entrée analogique bipolaire à 8 voies accepte des entrées mixtes de courant et de tension. Des cavaliers sont nécessaires entre les bornes d'entrée et de détection pour les entrées de courant.
NOTE : Ce module n'est pas compatible HART.

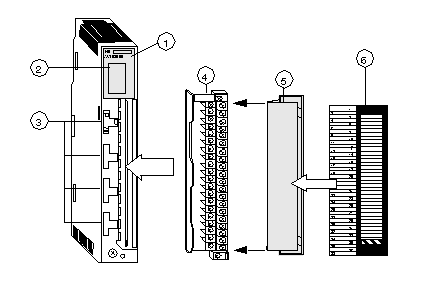

La figure ci-dessous illustre le module 140 AVI 030 00 et ses composants.
1
Numéro du modèle, description du module, code couleur
2
Affichage des voyants
3
Coupe-circuits à fusibles
4
Bornier de câblage
5
Porte amovible
6
Etiquette d'identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
NOTE : Le bornier de câblage (Modicon n° 140 XTS 002 00) doit être commandé séparément. (Le bornier comprend une porte amovible et une étiquette.)
