Illustration

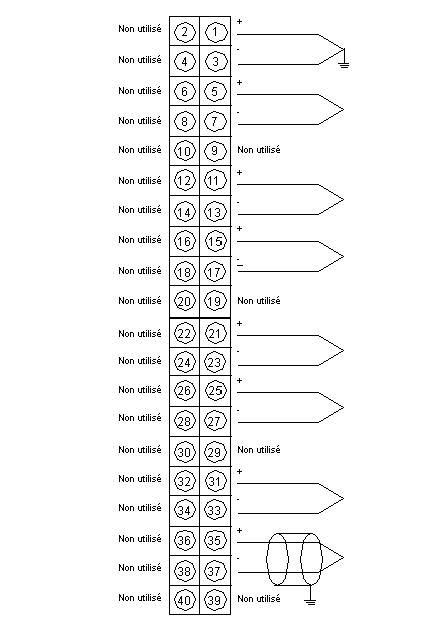

La figure ci-dessous montre le schéma de câblage du module 140 ATI 030 00.
Recommandation sur le câblage externe
  1. Utilisez un câble blindé à paire torsadée. (L'utilisateur doit envisager l'utilisation de câbles blindés en environnement bruyant).
  2. Les câbles blindés doivent être raccordés à la terre de l'automate.
  3. Une barre de blindage (STB XSP 3000 et STB XSP 3010/3020) doit être utilisée pour relier le câble blindé à la terre.
  4. Les connexions marquées Non utilisée ne sont pas connectées électriquement dans le module. Ces points sont utilisés comme lien thermique avec la température ambiante. Il est déconseillé de les utiliser comme points de liaison électrique ; la précision de la compensation soudure froide pourrait être moins fiable.
  5. Il est possible d'utiliser le bloc CableFast 140 CFA 040 00. Toutefois, il peut créer une variation de température jusqu'à 2 °C (35,6 °F). Pour plus d'informations, consultez le manuel de référence du matériel des automates Quantum Modicon (840 USE 100).
NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez fermement le connecteur.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
Utilisation de la compensation soudure froide (CJC)
Pour les mesures de température, le module 140 ATI 030 00 comporte une CJC interne. Toutefois, une CJC distante peut être utilisée avec les TC des types J, K et T. Le TC doit être connecté à la voie 1.
NOTE :
recommandation pour l'utilisation d'une CJC distante :
  • Pour obtenir une précision optimale lors de l'utilisation d'une CJC distante, connectez-la aussi près que possible du module 140 ATI 030 00.
  • La distance entre la CJC externe et le module a une incidence sur la précision de la mesure de température.
  • L'utilisation de CableFast avec une CJC distante est déconseillée.
Le diagramme suivant indique comment connecter une compensation de soudure froide (CJC) distante utilisant une compensation de température sur le 140 ATI 030 00 :
Pour plus d'informations sur le 140 ATI 030 00, consultez le manuel de référence du matériel des automates Quantum Modicon (840 USE 100).
