Le module d'entrée analogique RTD à 8 voies peut recevoir des entrées provenant de huit capteurs RTD (maxi) à 2, 3 ou 4 fils et fournit des données de mesure de température au processeur Quantum.

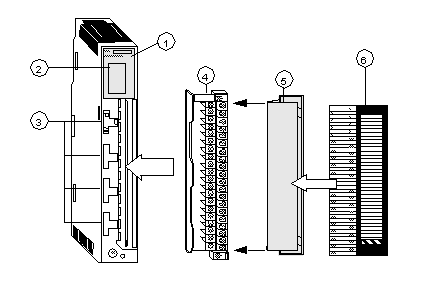

La figure ci-dessous montre le module 140 ARI 030 10 et ses composants.
1
Numéro du modèle, description du module, code couleur
2
Affichage voyants
3
Coupe-circuits (à fusibles)
4
Bornier du câblage
5
Face amovible
6
Etiquette d'identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
NOTE : Le bornier de câblage (Modicon n° 140 XTS 002 00) doit être commandé séparément. (Le bornier inclut une porte et une étiquette amovibles).
