Instructions CEM
Traduction de la notice originale
Illustration

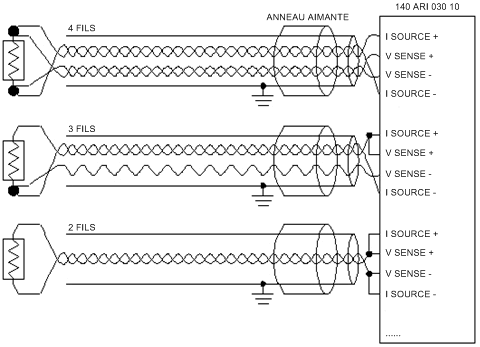

Le schéma ci-dessous présente le schéma de câblage du module 140 ARI 030 10 dans un environnement présentant des interférences importantes.
Remarques sur les instructions
Reportez-vous au modèle dans le tableau pour la paire torsadée :
Etape
Mode
Description
1
4 fils
Torsade ISOURCE+ avec ISOURCE-
Torsade VSENSE+ avec VSENSE-
2
3 fils
Torsade ISOURCE+/VSENSE+ avec ISOURCE-
VSENSE+ autonome
— ou —
Torsade ISOURCE+/VSENSE+ avec VSENSE-
ISOURCE+ autonome
3
2 fils
Torsade ISOURCE+/VSENSE+ avec ISOURCE-/VSENSE-
