Présentation
Cette section décrit l'affectation des données échangées entre le module 140 SAI 940 00S et le module processeur.
Sauf pour le mot de validité, les données décrites ici sont transférées depuis le module 140 SAI 940 00S à l'aide du mécanisme d'accès à la communication avec l'embase globale Quantum commun à l'ensemble des modules Quantum.
NOTE :
13 mots sont nécessaires à ce module :
  • 8 mots dédiés aux valeurs des voies, pour que chaque valeur analogique affectée à une variable UINT soit en taille réelle ;
  • 1 mot dédié aux erreurs et aux avertissements ;
  • 3 mots utilisés par le module (état du module, numéro d'échange, CRC) ;
  • 1 mot de validité (mot accessible par le module processeur uniquement).
Adressage plat
La figure suivante représente le registre des mots 1 à 8. Sur le mot 1, vous lisez la valeur analogique extraite par la voie 1, etc.

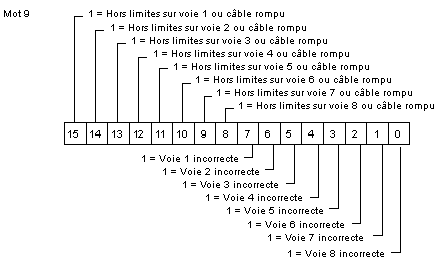

La figure suivante représente le registre du mot 9. Si le bit 15 est sur 1, cela signifie que la voie 1 est hors limites. Si le bit 7 est sur 1, cela signifie que la voie 1 est incorrecte. Reportez-vous à la figure suivante pour les autres voies.
Bits 15 à 8 :
Ces 8 bits sont sur 1 si le courant d'entrée de la voie correspondante est hors de ses limites de fonctionnement (en dessous de 3,75 mA ou au-dessus de 20,25 mA).
Bits 7 à 0 :
Ces 8 bits sont sur 1 si le diagnostic interne détecte une voie incorrecte au sein du module.
Les mots 10, 11 et 12 sont utilisés par le module pour un contrôle interne.
Mot de validité
Le mot de validité est un contrôle du système supplémentaire généré par le module processeur, qui utilise les données lues depuis le module d'entrée.
Ces erreurs activent le mot de validité :
En cas de détection d'une entrée défaillante (si le mot 13 est sur 0), la valeur 0 est affectée à la voie correspondante (mot 1 à 8), sauf en cas de dépassement des limites (la valeur hors limites n'est pas définie sur 0).

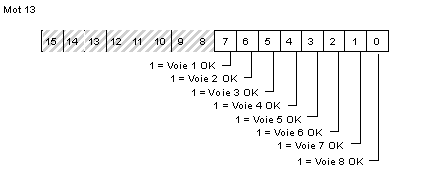

La figure suivante représente le registre du mot 13.
Bits 15 à 8 :
Ces bits ne sont pas utilisés dans le mot 13.
Bits 7 à 0 :
Ces 8 bits sont sur 1 lorsqu'aucune erreur n'est détectée.
Adressage topologique
Adresses topologiques du module d'entrée 140 SAI 940 00S :
Point
Objet d'E/S
Commentaire
Entrée 1
%IWr.m.1
Valeur analogique
%Ir.m.1.1
Voie incorrecte
%Ir.m.1.2
Hors limites ou rupture de câble
%Ir.m.1.3
Bit de validité
• • •
Entrée 8
%IWr.m.8
Valeur analogique
%Ir.m.8.1
Voie incorrecte
%Ir.m.8.2
Hors limites ou rupture de câble
%Ir.m.8.3
Bit de validité
Etat du module et numéro d'échange
%IWr.m.9.2
(utilisation interne)
CRC LSW
%IWr.m.9.3
Mot de poids faible du CRC 32 bits
(utilisation interne)
CRC MSW
%IWr.m.9.4
Mot de poids fort du CRC 32 bits
(utilisation interne)
Mot de validité
%IWr.m.9.5
Abréviations utilisées : r = rack, m = emplacement du module.
