Ce paramètre définit les propriétés des modules d'entrées réflexes TSX DEY 16FK et TSX DMY 28FK.
Les valeurs de paramètre possibles sont les suivantes :
-
normal (aucun événement associé à la voie) ;
-
mémorisation des états voie par voie (état à 0 ou à 1) ;
-
traitement événementiel voie par voie.
-
Evénement déclenché sur front montant (FM)
-
Evénement déclenché sur front descendant (FM)
-
Evénement déclenché sur fronts montant et descendant
Les entrées réflexes sont affectées d'un numéro de traitement (Evti). La plage de ces numéros est la suivante :
-
de 0 à 31 avec un processeur TSX P57 1•• ;
-
de 0 à 63 avec un processeur PCI ou TSX P57 2••, TSX P57 3••, TSX P57 4•• ;
-
de 0 à 127 avec un processeur TSX P57 5•4.
Si les deux types de transition sont sélectionnés sur une voie, un seul numéro d'événement est affecté à la voie.
Le traitement événementiel (Evti) le plus important porte le numéro 0 ; il ne peut être affecté qu'à la voie 0.
NOTE : Le numéro d'événement par défaut est le premier numéro disponible dans la liste.
Un numéro entré manuellement hors des limites autorisées n'est pas accepté lors de sa validation.
L'ajout, la suppression ou encore la modification du numéro d'événement ne sont pas possibles en mode connecté.
Le tableau suivant explique comment définir les paramètres affectés aux entrées réflexes.
|
Etape
|
Action
|
|
1
|
Accédez à l'écran de configuration du module désiré.
|
|
2
|
Choisissez le groupe de voies désiré.
|
|
3
|
Cliquez dans la cellule de la colonne Fonction de la voie à configurer.
Résultat : Un menu déroulant apparaît.
|
|
4
|
Cliquez sur la flèche de ce menu déroulant.

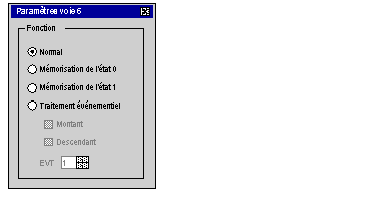

Résultat : L'écran Propriétés de voie i s'affiche.
|
|
5
|
Sélectionnez la fonction désirée.
|
|
6
|
Entrez le numéro d'événement Evt.
|
|
7
|
Répétez l'opération pour chacune des voies à configurer (à partir de l'étape 3).
|
|
8
|
Validez la modification avec l'option de menu Edition → Valider.
|
