Montage des modules de sécurité

Introduction

Tous les modules de sécurité de la gamme Premium possèdent un format standard et occupent une seule position dans les racks TSX RKY•••.

Ils peuvent être installés à n'importe quel emplacement du rack, à l'exception des deux premiers (PS et 00), réservés respectivement au module d'alimentation du rack (TSX PSY•••) et au module du processeur (TSX 57•••).

NOTE : les modules peuvent, sans danger et sans risque de détérioration ou de perturbation de l'automate, être manipulés sans couper l'alimentation du rack. Il est toutefois impératif de débrancher le câble du module pour désactiver les sorties de sécurité avant d'enlever le bornier des sorties.

Illustration

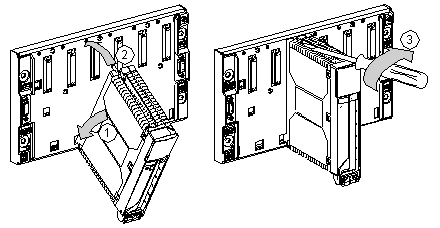

Le schéma ci-après montre la procédure d'installation d'un module de sécurité dans le rack.

Description

Le tableau ci-après décrit la marche à suivre pour installer un module de sécurité dans le rack.

Etape	Opération
1	Positionnez les deux ergots situés à l'arrière du module (dans la partie inférieure) dans les trous de centrage situés dans la partie inférieure du rack.
2	Pivotez le module vers le haut afin de l'enclencher sur le connecteur du rack.
3	Solidarisez le module avec le rack en serrant la vis de fixation située sur la partie supérieure du module.

AVERTISSEMENT

COMPORTEMENT INATTENDU DU SYSTEME - MODULE MAL FIXE

Serrez bien la vis de fixation (tel que précisé à l'étape 3), sinon le module risque de rester en position dans le rack.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
