Présentation
Tous les modules d'E/S TOR Premium possèdent un format standard. Les opérations de mise en place (installation, montage et démontage) sont détaillées ci-après.
Installation
Les modules d'E/S TOR, alimentés par le bus de rack, peuvent être placés sur le rack standard ou le rack extensible. Ils peuvent être manipulés sans danger sans couper l'alimentation du rack.

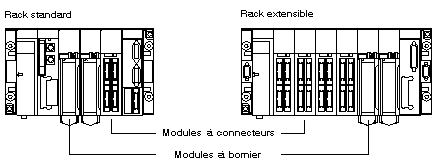

Le dessin ci-dessous montre l'installation des modules d'entrée/sortie TOR sur le rack.
Montage/Démontage
Le tableau ci-dessous présente la procédure de montage des modules d'E/S TOR sur le rack.
Etape
Action
Illustration
1
Positionnez les deux ergots situés à l'arrière du module (dans la partie inférieure) dans les emplacements correspondants du rack.
Etapes 1 et 2
2
Ramenez le module vers le haut afin de l'enclencher sur le connecteur du rack.
3
Serrez les vis de fixation de la partie supérieure du module de façon à solidariser le module avec le rack (couple de serrage : 2,0 N.m).
Avertissement : Si cette vis n'est pas serrée, le module ne peut pas rester en position dans le rack.
Etape 3
Remarque :
Procédez au montage et au démontage des modules lorsque l'alimentation capteurs et pré‐actionneurs est coupée et le bornier déconnecté.
