Description physique des modules TOR avec raccordement par bornier à vis
(Traduction du document original anglais)
A propos de nous
Présentation
Ici vous est présenté la description physique des modules d’entrées/sorties TOR avec raccordement par bornier à vis.

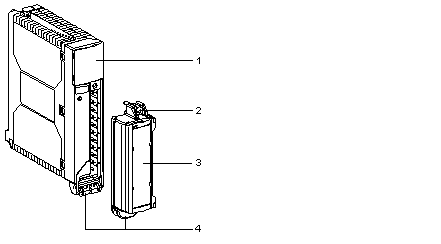

Illustration
Les modules d’entrées/sorties se présentent sous la forme de boîtiers plastiques assurant une protection IP20 de toute la partie électronique.
Eléments
Le tableau suivant décrit les différents éléments des modules d’entrées/sorties TOR avec raccordement par bornier à vis.
Numéro
Descriptif
1
Bloc de visualisation et de diagnostic du module.
2
Bornier à vis débrochable pour raccordement direct des entrées/sorties aux capteurs et pré-actionneurs (référence : TSX BLY 01).
Certains modules des sorties disposent de fusibles intégrés, accessibles de l’avant lorsque le bornier est enlevé.
3
Porte pivotante permettant l’accès aux vis du borner servant également de support à l’étiquette de repérage.
4
Support rotatif comprenant le dispositif de détrompage.
NOTE : les borniers sont livrés séparément.
