Raccordements capteurs sur embases d'adaptation d'entrées à relais statiques non débrochables ABE-7S16E2B1/E2E1/E2E0/E2F0/E2M0

Raccordements capteurs sur embases d'adaptation d'entrées à relais statiques non débrochables ABE‐7S16E2B1/E2E1/E2E0/E2F0/E2M0

(Traduction du document original anglais)

Présentation

Cette section présente les raccordements capteurs sur embase TELEFAST 2.

Illustration

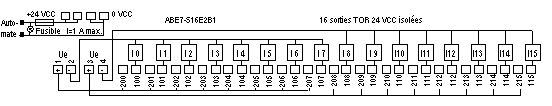

Description des borniers de raccordement.

Illustration

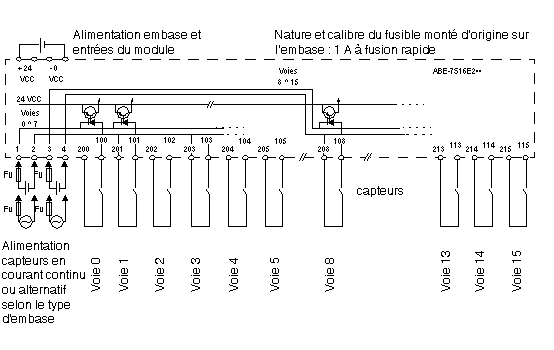

Raccordements des fonctions d'entrée.

Fu

Courant nominal des fusibles à la charge.

NOTE : Protection des entrées par un fusible 2 A à fusion rapide.
