Raccordements pré‐actionneurs sur embases d'adaptation de sorties à relais non débrochables ABE‐7R16S212.
(Traduction du document original anglais)
A propos de nous
Présentation
Cette section présente les raccordements pré‐actionneurs sur embase TELEFAST 2 ABE‐7R16S212, 16 sorties à relais, 1 F, avec distribution des polarités par groupe de 8 voies.
Illustration

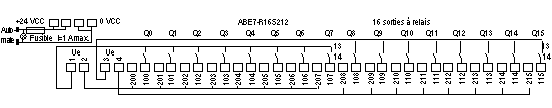

Description des borniers de raccordement.
Illustration

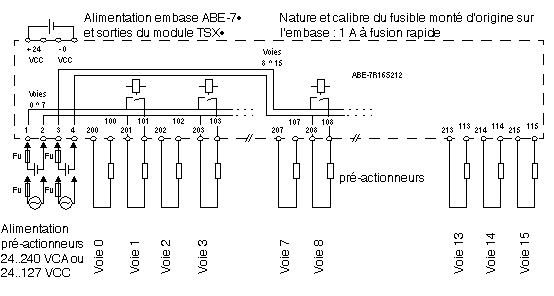

Raccordements fonctions de sortie.
Fu
Courant nominal des fusibles à la charge.
NOTE : Protection des contacts de relais :
  • Un circuit de protection doit être monté sur les bornes de chaque pré‐actionneur :
    • un circuit RC ou MOV en courant alternatif ;
    • une diode de décharge en courant continu.
