Raccordements pré‐actionneurs sur embases d'adaptation de sorties à relais non débrochables ABE‐7R08S210/16S210.
(Traduction du document original anglais)
A propos de nous
Présentation
Cette section présente les raccordements pré‐actionneurs sur embases TELEFAST 2 ABE‐7R08S210/16S210, 8 ou 16 sorties à relais, 1 F, contact libre de potentiel.
Illustration

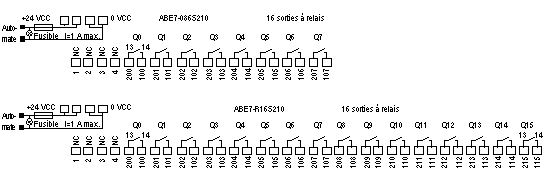

Description des borniers de raccordement.
Illustration

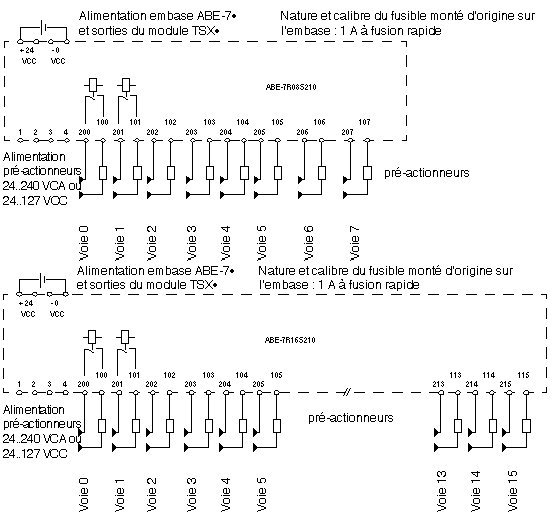

Raccordements fonctions de sortie.
NOTE : Protection des contacts de relais :
  • Un circuit de protection doit être monté sur les bornes de chaque pré‐actionneur :
    • un circuit RC ou MOV en courant alternatif ;
    • une diode de décharge en courant continu.
