Raccordements pré-actionneurs sur embases d'adaptation de sorties à relais non débrochables ABE-7R08S111/16S111.

Raccordements pré‐actionneurs sur embases d'adaptation de sorties à relais non débrochables ABE‐7R08S111/16S111.

(Traduction du document original anglais)

Présentation

Cette section présente les raccordements pré‐actionneurs sur :

embase TELEFAST 2 ABE‐7R08S111, 8 sorties à relais, 1 F deux fois, 4 communs en courant continu ou alternatif ;
embase TELEFAST 2 ABE‐7R16S111, 16 sorties à relais, 1 F deux fois, 8 communs en courant continu ou alternatif .

Illustration

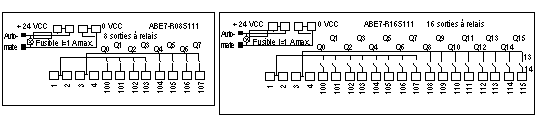

Description des borniers de raccordement.

Illustration

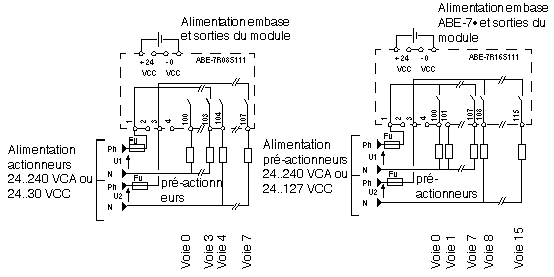

Raccordements fonctions de sortie.

Fu

Courant nominal des fusibles à la charge.

NOTE : Les embases sont équipées d'origine d'un fusible à usage général de calibre 1 A.

Protection des contacts de relais :

un circuit de protection doit être monté sur les bornes de chaque pré‐actionneur :
- un circuit RC ou MOV en courant alternatif ;
- une diode de décharge en courant continu.
