Embase de raccordement TELEFAST 2 ABE-7H16S43
(Traduction du document original anglais)
A propos de nous
Présentation
Cette section présente les raccordements capteurs sur embase TELEFAST 2.
Illustration

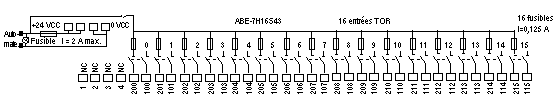

Description des borniers de raccordement.
Illustration

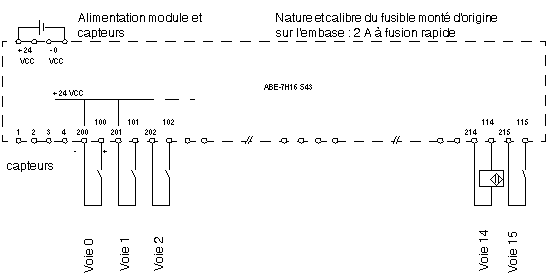

Raccordements des fonctions d'entrée.
Fonctionnalité par voie :
fusible de 0,125 A monté d'origine ;
sectionneur coupant simultanément le "+" et le signal de la voie.
NOTE :
Les bornes 200 à 215 sont reliées à la polarité "+" de l’alimentation.
