Encombrements et montage des embases de raccordement TELEFAST 2
(Traduction du document original anglais)
A propos de nous
Présentation
Cette section présente les dimensions de différents produits de raccordement TELEFAST 2 ainsi que leurs modalités de montage.
Illustration

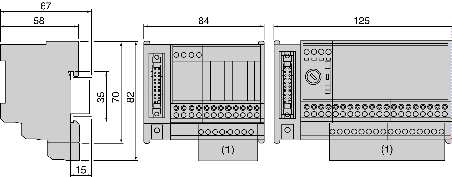

L'illustration ci‐dessous montre les dimensions (en mm) des produits : ABE‐7H••R1•, ABE‐7H••R5•, ABE‐7H••R2•, ABE‐7H••S21, ABE‐7H16R3•, ABE‐7S08S2B0, ABE‐7R••S1••, ABE‐7R08S210.
(1)
Dimension avec bornier shunt additif ABE‐7BV20 ou ABE‐7BV10.

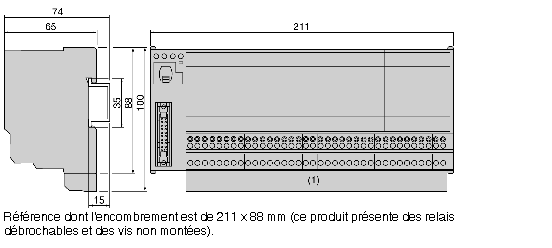

L'illustration ci‐dessous montre les dimensions (en mm) des produits : ABE‐7H16S43, ABE‐7S16E2••, ABE‐7S08S2B1, ABE‐7S16S2B•, ABE‐7H16F43•, ABE‐7R16S21.
L'illustration ci‐dessous montre les dimensions (en mm) des produits ABE‐7ACC02 :

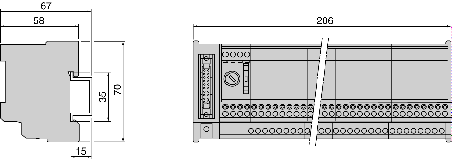

L'illustration ci‐dessous montre les dimensions (en mm) des produits : ABE‐7R16T2•• et ABE‐7P16T2••.
(1)
Dimension avec bornier shunt additif ABE‐7BV20 ou ABE‐7BV10.
L'illustration ci‐dessous montre les dimensions (en mm) des produits : ABE‐7R16T3•• et ABE‐7P16T3••.
(1)
Dimension avec bornier shunt additif ABE‐7BV20 ou ABE‐7BV10.
Montage
Les embases TELEFAST 2 se montent sur rail DIN de 35 mm de largeur.
AVERTISSEMENT
COMPORTEMENT IMPREVU DE L'EQUIPEMENT
Installez les embases d'adaptation d'entrées ABE‐7S16E2E1 et de sorties statiques ABE‐7S••S2B• sur un plan vertical et en position horizontale afin d'éviter une surchauffe ou un comportement inattendu de l'équipement.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
