Le module mixte d'E/STSX DMY 28FK comporte 16 voies d'entrées rapides 24 VCC et 12 voies de sorties 24 VCC / 0,5 A.

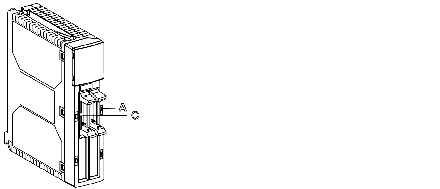

Ce module est équipé de deux connecteurs HE10 mâles :
La figure ci‐dessous montre le schéma de principe d'une entrée.

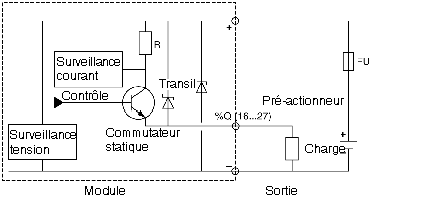

La figure ci‐dessous montre le schéma de principe d'une sortie.

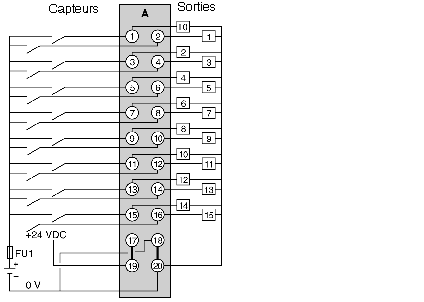

Le schéma ci‐dessous montre le raccordement du module aux capteurs.
FU1
Fusible 0,5 A à fusion rapide.

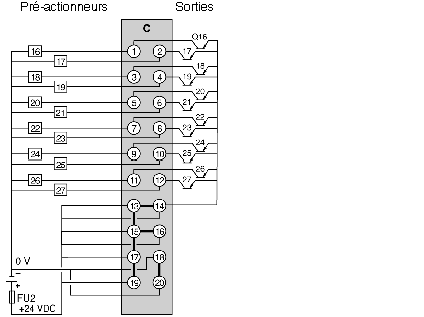

Le schéma ci‐dessous montre le raccordement du module aux pré‐actionneurs.
FU2
Fusible 10 A à fusion rapide.
