Catalogue des embases de raccordement TELEFAST 2

Présentation

Ici vous est présenté le catalogue des embases TELEFAST 2 pour modules d'entrées/sorties Tout ou Rien.

Catalogue

Le tableau ci-dessous présente le catalogue des embases interfaces de raccordement pour E/S TOR, 8/12/16 voies.

Référence ABE-7H••	08R10 08R11 08R21	08S21	12R50 16R50	12R10 12R20 12R21	12S21 16S21	16S43 (1) 16F43 (2)
Famille d'embases	Embases interfaces de raccordement pour E/S TOR, 8/12/16 voies.
Sous-groupes	Embases 8 voies		Embases 12 et 16 voies compactes	Embases 12 et 16 voies
Illustration	Embase TELEFAST 2			Embase TELEFAST 2
Descriptif	-	avec 1 sectionneur/voie	-	-	avec 1 sectionneur/voie	avec 1 fusible + 1 sectionneur/voie

(1) pour les entrées (2) pour les sorties

Illustration

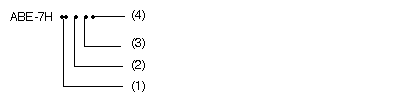

Le principe d'identification des embases interfaces de raccordement pour E/S TOR, 8/12/16 voies est le suivant :

Description

Le tableau ci-dessous décrit les différents éléments permettant l'identification des embases interfaces de raccordement pour E/S TOR, 8/12/16 voies.

Repère	Description
(1)	08 = embase 8 voies 12 = embase 12 voies 16 = embase 16 voies
(2)	Fonction primaire : R = raccordement simple S = sectionneur/voie F = fusible/voie
(3)	1 = avec 1 borne à vis par voie sur 1 étage 2 = avec 2 bornes à vis par voie sur 2 étages 3 = avec 3 bornes à vis par voie sur 3 étages 4 = avec 2 bornes à vis par voie sur 1 étage 5 = avec 1 borne à vis par voie sur 2 étages
(4)	0 ou chiffre pair = sans affichage des voyants par voie chiffre impair = avec affichage des voyants par voie

Catalogue

Le tableau ci-dessous présente le catalogue des embases interfaces de raccordement et adaptation d'entrées, 16 voies isolées.

Référence ABE-7S••	16E2B1	16E2E1	16E2E0	16E2F0	16E2M0
Famille d'embases	Embases interfaces de raccordement et adaptation d'entrées, 16 voies isolées.
Illustration	Embase TELEFAST 2
Descriptif	16 entrées 24 V cc	16 entrées 48 V cc	16 entrées 48 V ca	16 entrées 110..120 V ca	16 entrées 220..240 V ca

Le tableau ci-dessous présente le catalogue des embases interfaces de raccordement et adaptation de sorties statiques, 8 et 16 voies.

Référence ABE-7S••	08S2B0	08S2B1	16S2B0	16S2B2
Famille d'embases	Embases interfaces de raccordement et adaptation de sorties statiques, 8 et 16 voies.
Sous-groupes	Embases 8 voies		Embases 16 voies
Illustration	Embase TELEFAST 2	Embase TELEFAST 2
Descriptif	8 sorties statiques 24 V cc / 0,5 A, avec report de détection de défaut vers l'automate.	8 sorties statiques 24 V cc / 2 A, avec report de détection de défaut vers l'automate.	16 sorties statiques 24 V cc / 0,5 A, avec report de détection de défaut vers l'automate.	16 sorties statiques 24 V cc / 0,5 A, sans report de détection de défaut vers l'automate.

Le tableau ci-dessous présente le catalogue des embases interfaces de raccordement et adaptation de sorties à relais, 8 et 16 voies.

Référence ABE-7R••	08S111	08S210	16S111	16S210	16S212
Famille d'embases	Embase interfaces de raccordement et adaptation de sorties à relais, 8 et 16 voies.
Sous-groupes	Embases 8 voies		Embases 16 voies
Illustration	Embase TELEFAST 2	Embase TELEFAST 2		Embase TELEFAST 2
Descriptif	8 sorties à relais, 1 F avec distribution de la polarité + ou alternatif.	8 sorties à relais, 1 F, contact libre de potentiel.	16 sorties à relais, 1 F, 2 x 8 communs + ou alternatif.	16 sorties à relais, 1 F, contact libre de potentiel.	16 sorties à relais, 1 F avec distribution des 2 polarités par groupe de 8 voies.

Le tableau ci-dessous présente le catalogue de l'embase adaptateur 16 voies vers 2 en 8 voies.

Référence ABE-7A••	CC02
Famille d'embases	Embases adaptateur 16 voies en 2 fois 8 voies.
Illustration	Embase TELEFAST 2
Description	permet la répartition de : 16 voies en deux fois 8 voies 12 voies en 8 voies + 4 voies.

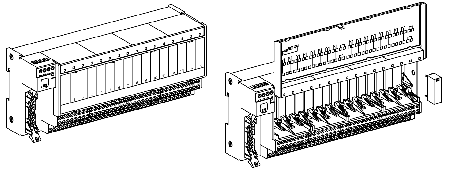

Le tableau ci-dessous présente le catalogue des embases interfaces d'adaptation de sortie avec ou sans relais électromécaniques ou statiques débrochables, 16 voies.

Référence ABE-7••	R16T210	P16T210	P16T214	R16T212	P16T212	P16T215	P16T318
Famille d'embases	Embases interfaces d'adaptation de sortie avec ou sans relais électromécaniques ou statiques débrochables, 16 voies
Sous-groupes	Embases de sortie, 1 F, contact libre de potentiel.			Embases de sortie, 1 F, distribution des 2 polarités par groupe de 8 voies.			Embase sortie, 1 F, distribution 2 polarités par groupe 4 voies.
Illustration	Embase TELEFAST 2
Description	avec relais électromécaniques de largeur 10 mm	relais de largeur 10 mm non fourni	relais de largeur 10 mm, non fourni, 1 fusible/voie.	avec relais électromécanique de largeur 10 mm	relais de largeur 10 mm non fourni	relais de largeur 10 mm, non fourni, 1 fusible/voie.	relais de largeur 12,5 mm non fourni, 1 fusible + 1 sectionneur/voie

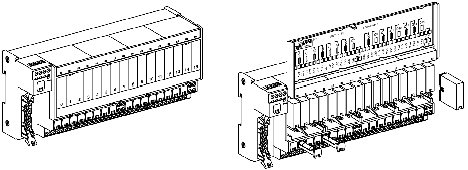

Le tableau ci-dessous présente le catalogue des embases interfaces d'adaptation de sortie avec ou sans relais électromécaniques ou statiques débrochables, 16 voies (suite).

Référence ABE-7••	R16T230	R16T330	P16T330	P16T334	R16T231	R16T332	P16T332	R16T370
Famille d'embases	Embases interfaces d'adaptation de sortie avec ou sans relais électromécaniques ou statiques débrochables, 16 voies (suite)
Sous-groupes	Embases de sortie, 1 OF, contact libre de potentiel.				Embases sortie, 1 OF, commun par groupe 8 voies.	Embases de sortie, 1 OF, distribution des 2 polarités par groupe de 8 voies.		Embases de sortie, 2 OF, contact libre de potentiel.
Illustration	Embase TELEFAST 2
Description	avec relais électromécanique de largeur 10 mm	avec relais électromécanique de largeur 12,5 mm	relais de largeur 12.5 mm non fourni	relais de largeur 12,5 mm non fourni, 1 fusible/voie	avec relais électromécanique de largeur 10 mm	avec relais électromécanique de largeur 12,5 mm	relais de largeur 12,5 mm non fourni	avec relais électromécanique de largeur 12,5 mm

Le tableau ci-dessous présente le catalogue des embases d'entrée pour relais statiques de largeur 12,5 mm

Référence ABE-7P••	16F310	16F312
Famille d'embases	Embases d'entrée pour relais statiques de largeur 12,5 mm
Illustration	Embase TELEFAST 2
Description	sans potentiel	distribution des 2 polarités par groupe de 8 voies
